Передняя стойка в сборе

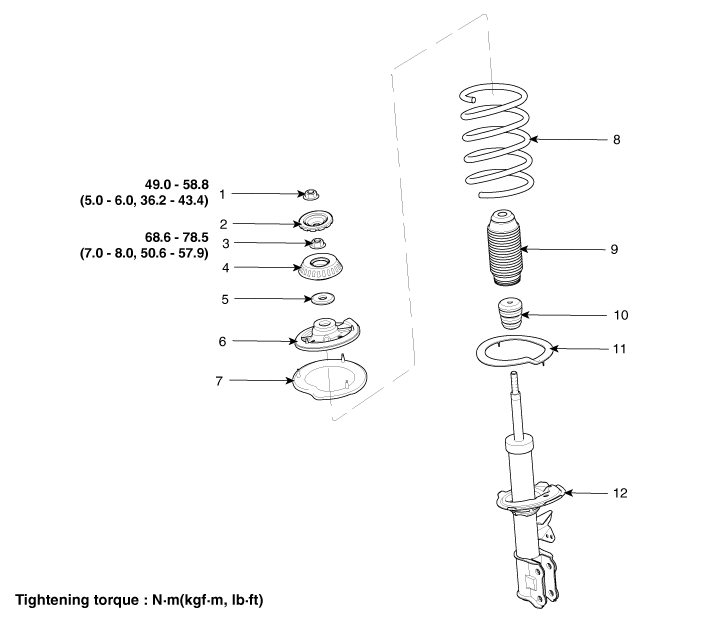

Компоненты и расположение компонентов

Расположение компонентов

Процедуры ремонта

Удаление

1. 1

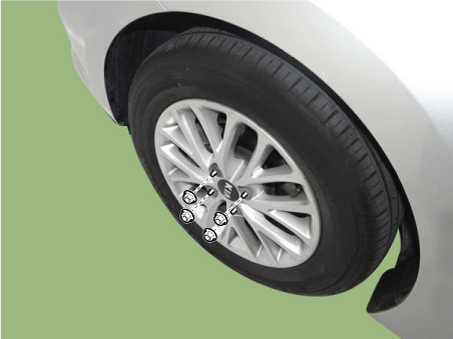

   Снимите колесные гайки, переднее колесо и шину с передней ступицы.

   Момент затяжки: 107,9–128 Н·м



2. 2

   Снимите верхнюю крышку капота.

   (См. Корпус — «Верхняя крышка кожуха»)

3. 3

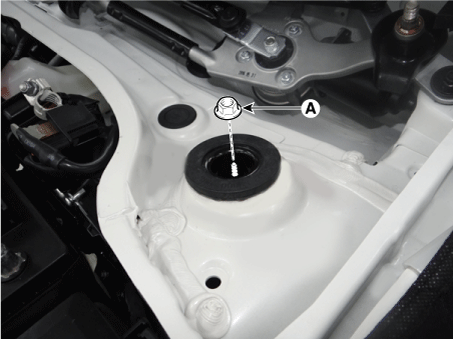

   Снимите стопорные гайки стойки (А).

   Момент затяжки: 49,0–59 Н·м



4. 4

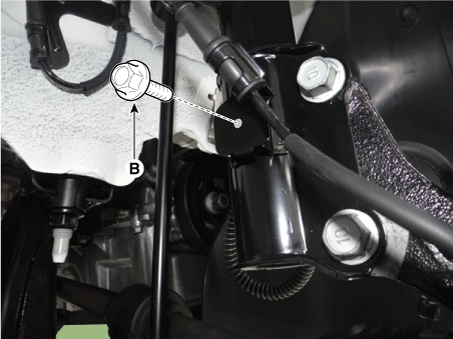

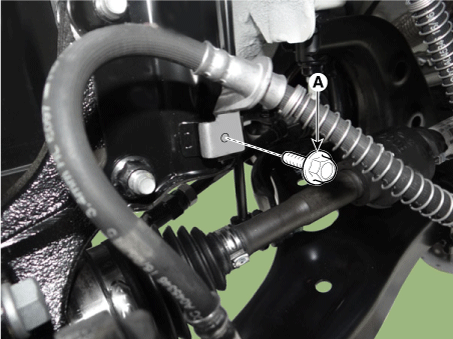

   Снимите болт кронштейна тормозного шланга (А) и датчик скорости вращения колеса. болт кронштейна (В).

   Момент затяжки:

   A: 8,8–13,7 Н·м

   B: 7,8–11,8 Н·м





5. 5

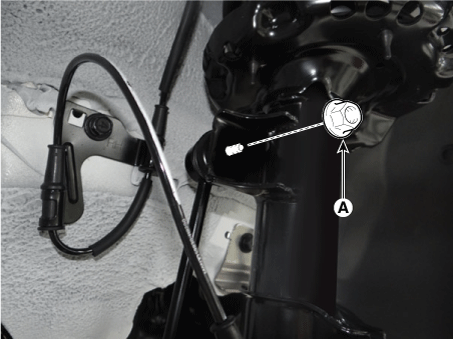

   Снимите гайку стойки стабилизатора (А).

   Момент затяжки: 98,0–118 Н·м



6. 6

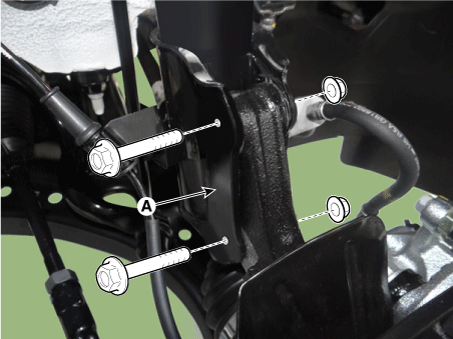

   Ослабьте болты и снимите узел стойки (А) с поворотного кулака.

   Момент затяжки: 98,0–118 Н·м



7. 7

   Установите в порядке, обратном снятию.

Разборка

1. 1

   Используя компрессор для пружин стоек, сожмите винтовую пружину.

2. 2

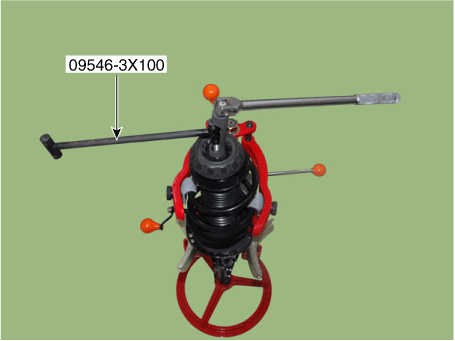

   Используя SST (09546-3X100), ослабьте самоконтрящуюся гайку.

   Момент затяжки: 68,6–78 Н·м



3. 3

   Снимите изолятор, седло пружины, цилиндрическую пружину и пылезащитный кожух с сборка стойки.

4. 4

   Сборка обратна разборке.

осмотр

1. 1

   Проверьте изолятор стойки на предмет износа или повреждений.

2. 2

   Проверьте резиновые детали на наличие повреждений или износа.

3. 3

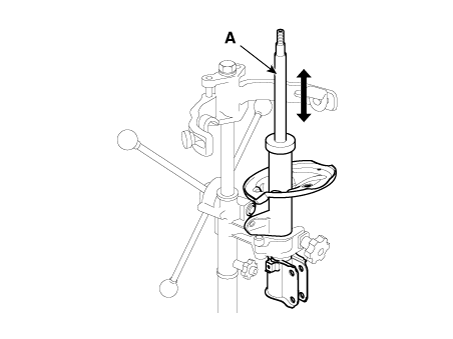

   Сожмите и выдвиньте шток поршня (А) и убедитесь в отсутствии аномальных сопротивление или необычный звук во время работы.



Утилизация

1. 1

   Полностью выдвиньте шток поршня.

2. 2

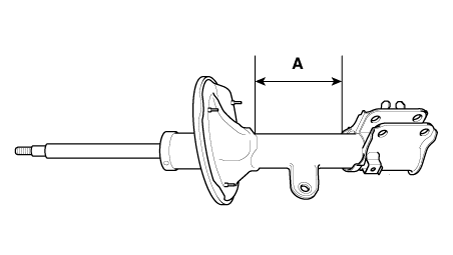

   Просверлите отверстие в секции А, чтобы удалить газ из баллона.
