Kia Rio: система передней подвески / передний нижний рычаг

Kia Rio 2017-2023 YB Руководство по ремонту / Подвесная система / Система передней подвески / Передний нижний рычаг

Процедуры ремонта

Удаление

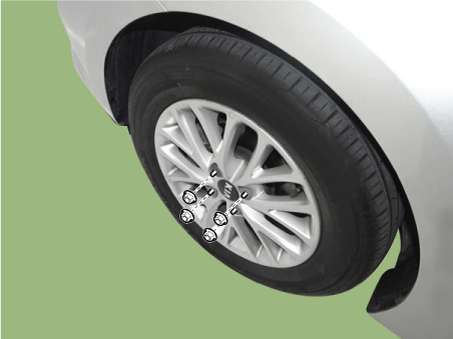

Снимите колесные гайки, переднее колесо и шину с передней ступицы.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии передней колесо и шина.

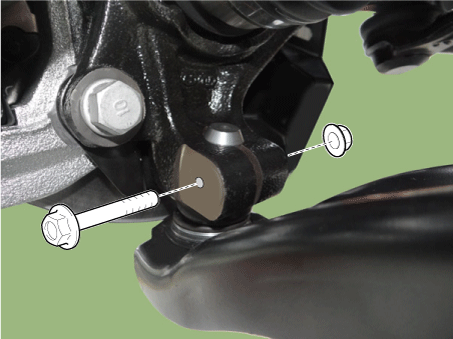

Снимите болт и гайку нижнего рычага (А).

Момент затяжки:

58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

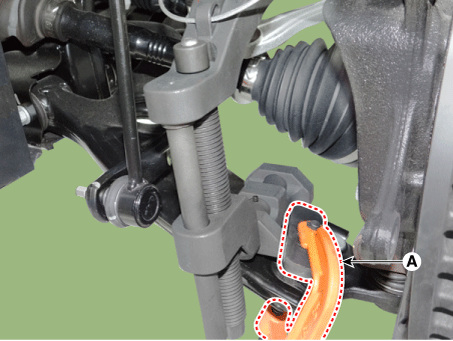

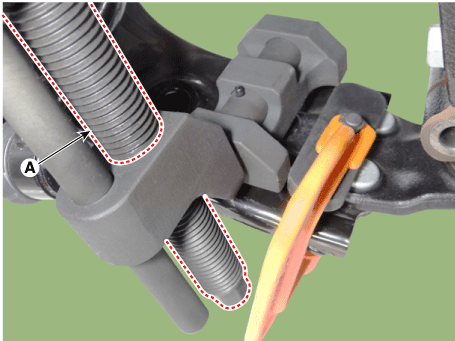

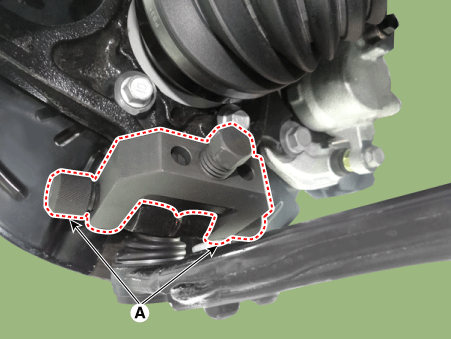

Снимите передний нижний рычаг с переднего поворотного кулака с помощью SST (0K545-A9100).

(1)	После снятия болтов с переднего поворотного кулака установите и затяните болт нижней части кузова (А).

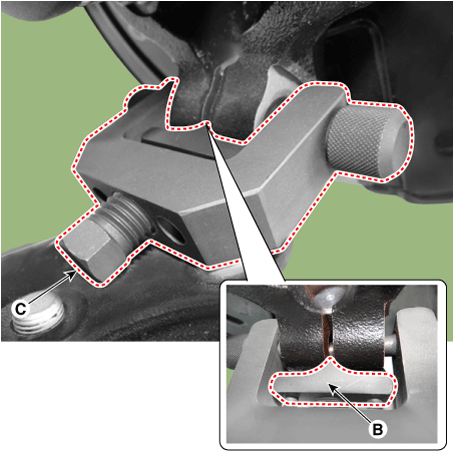

(2)	Введите вспомогательное тело (B) между передним кулаком и вспомогательным кузовной болт.

(3)	Затяните болт (C) вспомогательного кузова, чтобы увеличить зазор передний сустав.

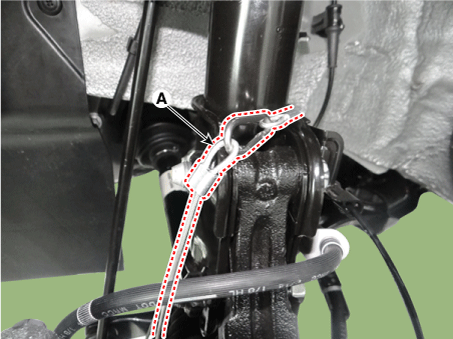

(4)	Установите страховочную проволоку (A).

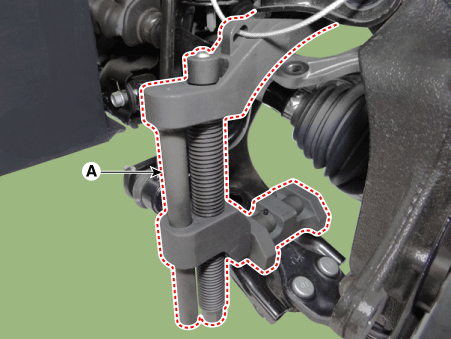

(5)	Установите основной корпус (А) между передней стойкой и нижней рука.

(6)	Во избежание отрыва основного корпуса установите фиксирующий зажим (A) рядом с основным корпусом.

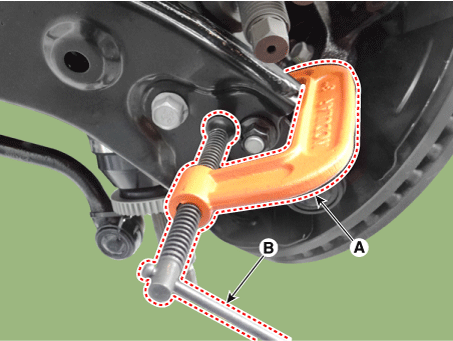

(7)	После установки корпуса (А) поверните ручку (В) по часовой стрелке. с помощью зажима фиксируется на нижнем рычаге.

(8)	Медленно затяните основной болт корпуса (А) и снимите нижний рычаг. от переднего сустава.

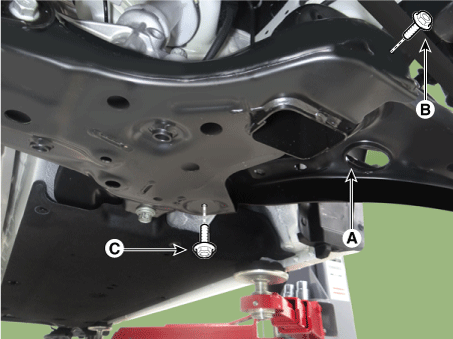

Снимите нижний рычаг (А) с подрамника.

Момент затяжки:

B: 117,7–137,3 Н·м (12,0–14,0 кгс·м, 86,8–101,3 фунт-фут)

C: 156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

5.	Установите в порядке, обратном снятию.

6.	Проверьте сход-развал колес. (См. Шины/Колеса – «Развал-схождение»)

Шаровой шарнир нижнего рычага

1.	Снимите передний нижний рычаг. (См. Система подвески — «Передний нижний рычаг»).

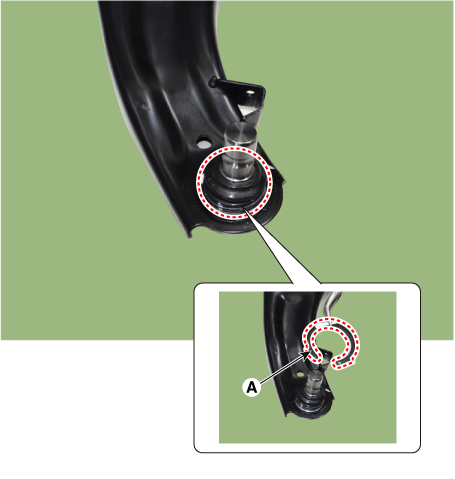

2.	Снимите стопорное кольцо (А) с шарового шарнира нижнего рычага.

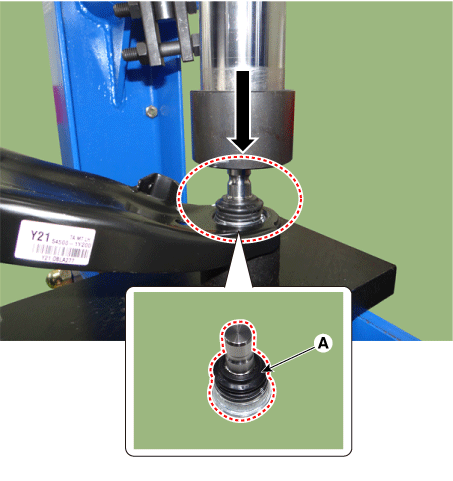

3.	С помощью пресса снимите шаровой шарнир (А) с нижнего рычага.

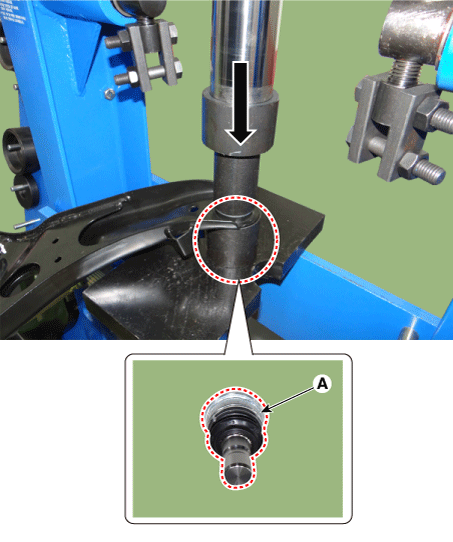

4.	С помощью пресса установите новую шаровую опору.

осмотр

1.	Проверьте втулку на предмет износа и износа.

2.	Проверьте нижний рычаг на предмет изгиба или поломки.

3.	Проверьте нижний рычаг на предмет деформации.

4.	Проверьте все болты и гайки.

Передняя стойка в сборе
