Киа Рио: Система охлаждения/термостат

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Система охлаждения / Термостат

Процедуры ремонта

Снятие и установка

Термостат

Разборка термостата может иметь неблагоприятные последствия, вызывая снижение эффективности охлаждения.

1.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

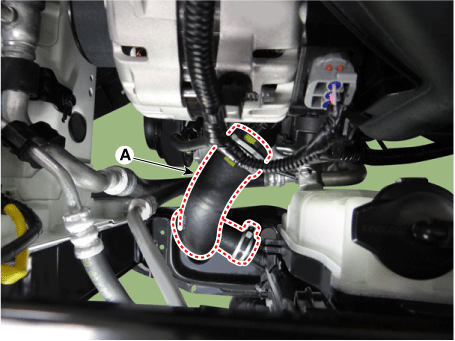

2.	Отсоедините нижний шланг радиатора (А).

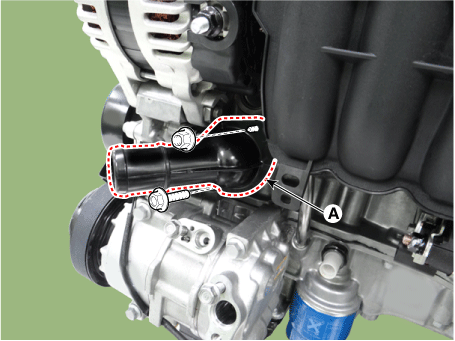

Снимите штуцер подачи воды (А)

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

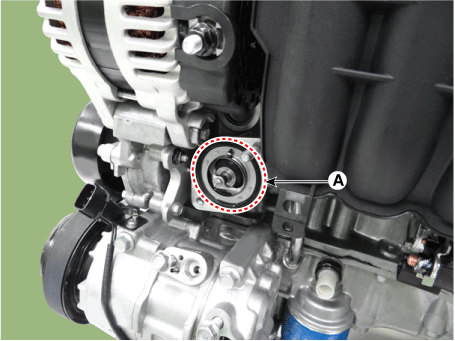

4.	Снимите термостат (А).

Установите в порядке, обратном снятию.

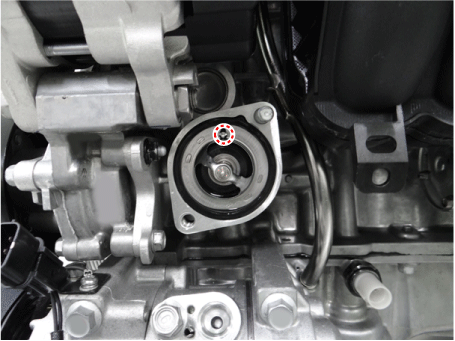

Устанавливайте термостат качающимся клапаном вверх.

6.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

7.	Запустите двигатель и проверьте наличие утечек.

8.	Перепроверьте уровень охлаждающей жидкости.

Трубка обогревателя

1.	Снимите термостат.

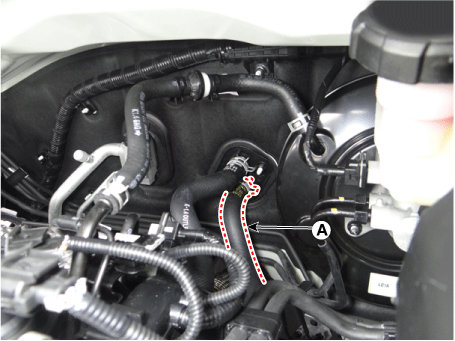

2.	Отсоедините шланг отопителя (А).

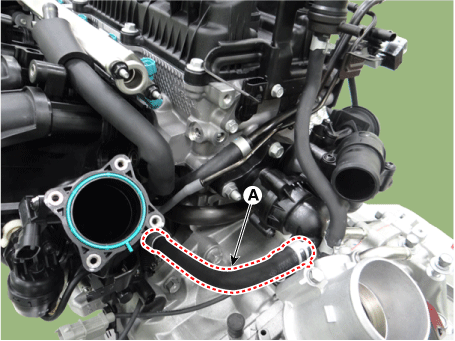

3.	Отсоедините шланг охлаждающей жидкости (А).

4.	Снимите впускной коллектор. (См. Система впуска и выпуска — «Впускной коллектор»)

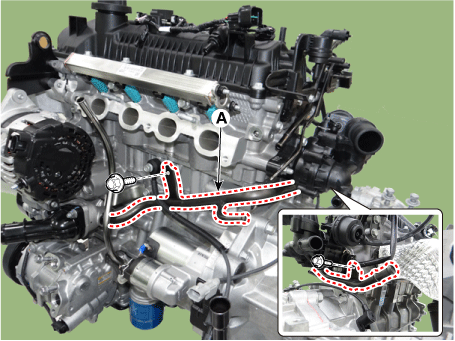

Снимите трубку отопителя (А).

Момент затяжки :

19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)

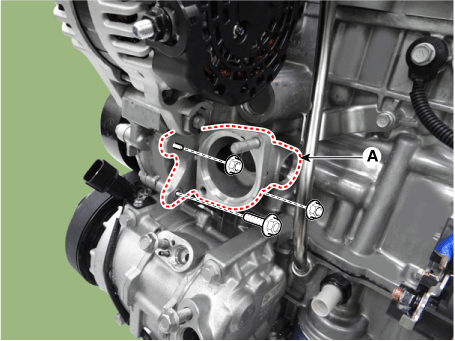

Снимите корпус термостата (А) с уплотнительным кольцом.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт·фут)

7.	Установите в порядке, обратном снятию.

8.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

9.	Запустите двигатель и проверьте наличие утечек.

10.	Перепроверьте уровень охлаждающей жидкости.

осмотр

Погрузите термостат в воду, нагретую до температуры выше 95°C (203°F), затем нагрейте в течение не менее 3 минут для проверки подъема клапана.

•	Не используйте воду ниже 95°C (203°F).

•	Не нагревайте устройство напрямую, так как это повредит термостат.

Проверьте температуру открытия клапана.

Если температура открытия клапана не соответствует указанной, замените термостат.

Температура открытия клапана: 88 ± 1,5°C (190,4 ± 2,7°F)

Температура полного открытия: 100°C (212°F)

Проверьте подъем клапана.

Если подъем клапана не соответствует указанному, замените термостат.

Подъем клапана: 8 мм (0,3 дюйма) или более при 95°C (203°F)

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	От прокладки термостата

Проверьте крепежные болты

•	Проверить момент затяжки болтов крепления

•	Затяните болты и снова проверьте герметичность.

Проверьте прокладку на наличие повреждений

•	Проверьте прокладку или уплотнение на наличие повреждений

•	Замените прокладки и используйте термостат повторно.

Чрезмерное охлаждение

•	Низкая производительность отопителя (выдувается холодный воздух)

•	Термометр показывает «НИЗКИЙ»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка.

•	После доливки охлаждающей жидкости повторите проверку.

Проверка GDS и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте соединение муфты вентилятора или двигателя вентилятора.

※ Если муфта вентилятора всегда подключена, на холостом ходу будет слышен шум.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Замените компоненты.

Снимай термостат и смотри

•	Проверьте, нет ли пыли или стружки в клапане термостата.

•	Проверьте прилегание термостата.

•	Очистите клапан термостата и используйте термостат повторно.

•	Замените термостат, если он не работает должным образом.

Чрезмерно нагревается

•	Двигатель перегрет

•	Термометр показывает «HI»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка. ※ Будьте осторожны при снятии крышки радиатора перегретого автомобиля.

•	Проверьте воздух в системе охлаждения.

•	После доливки охлаждающей жидкости повторите проверку.

•	Проверьте прокладки головки блока цилиндров на наличие повреждений и затяжку. момент затяжки болтов крепления.

Проверка GDS и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте работу двигателя вентилятора при изменении температуры.

•	Проверьте, не проскальзывает ли муфта вентилятора.

•	Проверьте прилегание водяного насоса или повреждена крыльчатка.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Проверьте двигатель вентилятора, реле и разъем.

•	Замените муфту вентилятора, если она не работает должным образом.

•	Замените водяной насос, если он не работает должным образом.

Погрузите термостат в кипящую воду и осмотрите.

•	После снятия термостата проверьте его работу.

※ Убедитесь, что термостат открывается при температуре открытия клапана.

•	Замените термостат, если он не работает должным образом.
