Киа Рио: Система охлаждения / Вентилятор охлаждения

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Система охлаждения / Вентилятор

Компоненты и расположение компонентов

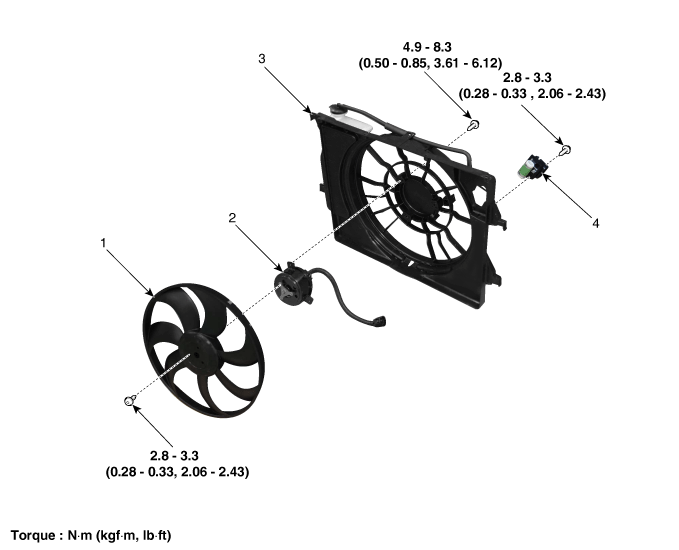

Компоненты

1. Охлаждающий вентилятор
3. Кожух охлаждающего вентилятора

2. Двигатель вентилятора
4. Радиатор

Технические характеристики

Элемент	Спецификация
Элемент	120 Вт	160 Вт	180 Вт
Тип вентилятора	Съемник	Съемник	Съемник
Регулятор скорости вентилятора	Резистор	Резистор	Резистор
Расход воздуха [㎥/ч]	1700 - 8% мин.	1950 - 8% мин.	1900 - 8% мин.
Скорость вентилятора (об/мин)	1600 ± 8%	1800 ± 8%	1850 ± 8%
Ток (А)	10,0 + 10% макс.	13,3 + 10% макс.	15,0 + 10% макс.

Описание и работа

Описание

[Тип кондиционера]

Охлаждающий вентилятор работает в 2 этапа (ВЫСОКИЙ/НИЗКИЙ). Модуль управления двигателем (ECM) управляет вентилятором охлаждения в зависимости от температуры охлаждающей жидкости, скорости автомобиля и Работа кондиционера.

[Без кондиционера тип]

Охлаждающий вентилятор работает в 1 ступени (ВЫСОКАЯ). Модуль управления двигателем (ECM) управляет вентилятор охлаждения в зависимости от температуры охлаждающей жидкости, скорости автомобиля и работы кондиционера.

Принципиальные диаграммы

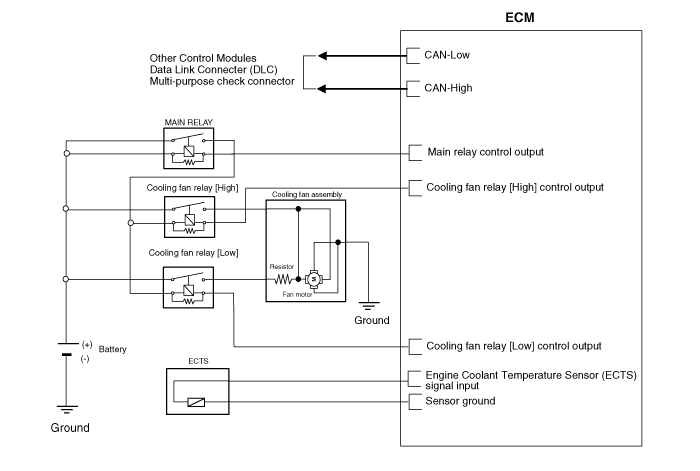

Принципиальная электрическая схема

Процедуры ремонта

Снятие и установка

Вентилятор

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите воздуховод. (См. Система впуска и выпуска — «Воздухоочиститель»)

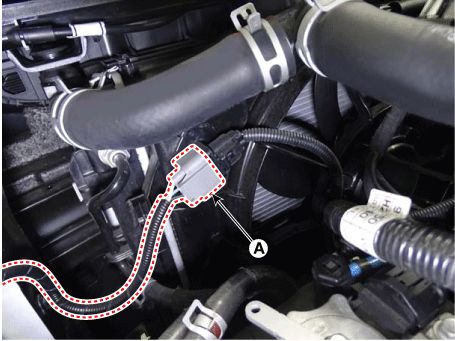

3.	Отсоедините разъем резистора (А).

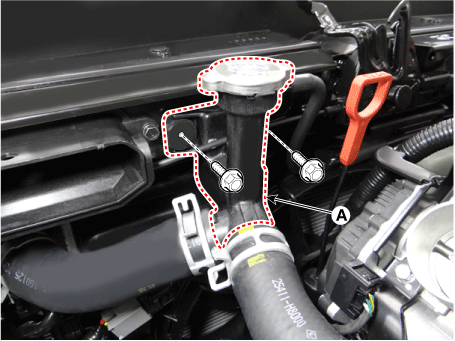

Отделите узел заливной горловины (А).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

5.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

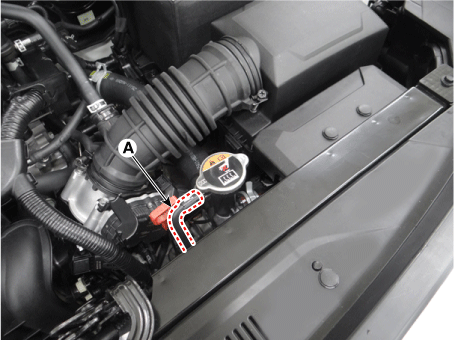

6.	Отсоедините переливной шланг (А).

7.	Снятие переднего бампера в сборе. (См. Кузов (внутри и снаружи) — «Передний бампер в сборе»)

8.	Снимите рог. (См. Электрическая система кузова — «Звуковой сигнал»)

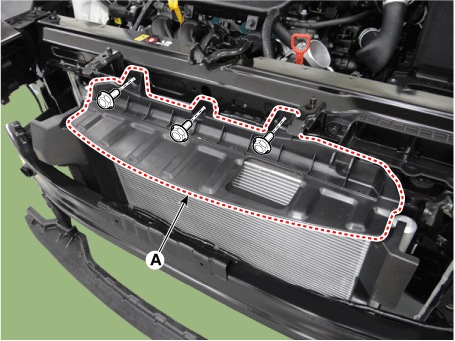

Снимите верхнюю воздушную защиту (А).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

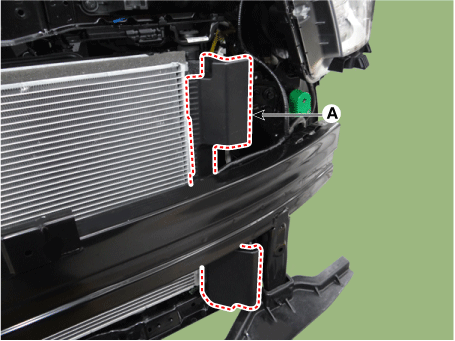

10.	Снимите воздушную защиту (А). [левый] [Правый]

11.

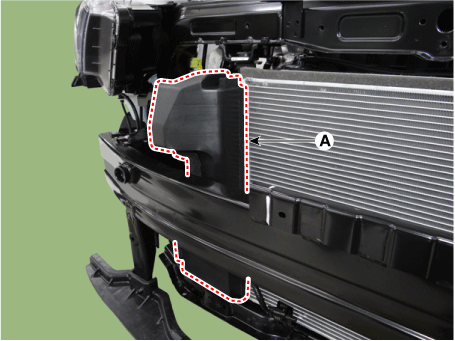

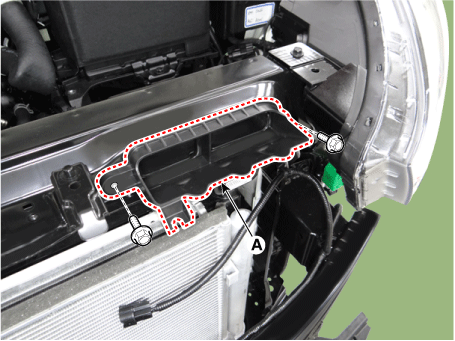

Снимите щиток воздухозаборника (А).

Момент затяжки :

4,0–6,0 Н·м (0,4–0,6 кгс·м, 3,0–4,4 фунт-фут)

12.

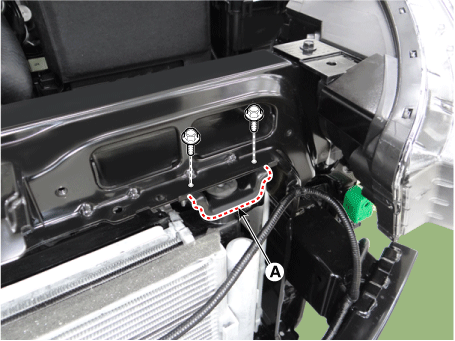

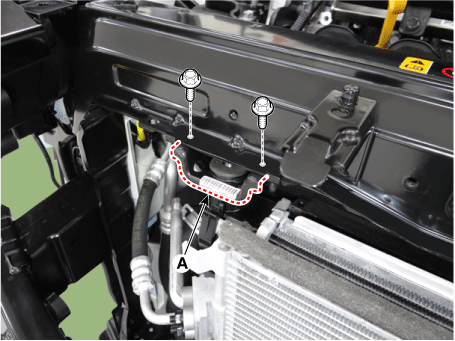

Снимите верхний монтажный кронштейн радиатора (А).

Момент затяжки :

7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт-фут)

[левый]

[Правый]

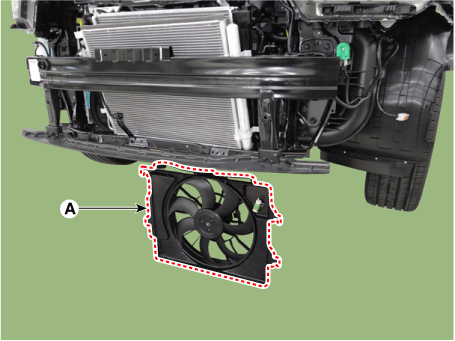

13.	Снимите узел охлаждающего вентилятора (А).

14.	Установите в порядке, обратном снятию.

Резистор

1.	Снимите воздуховод. (См. Система впуска и выпуска — «Воздухоочиститель»)

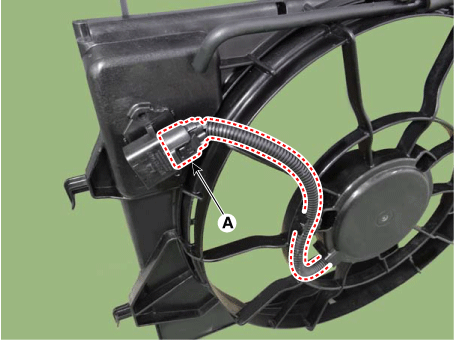

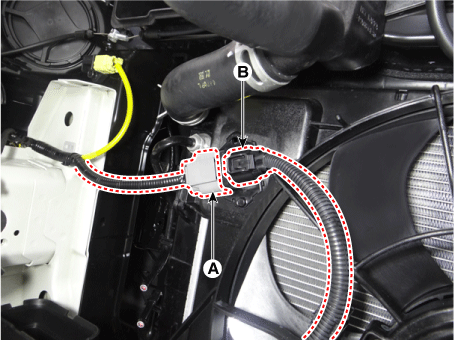

2.	Отсоедините разъем жгута проводов (А) и разъем двигателя вентилятора (В).

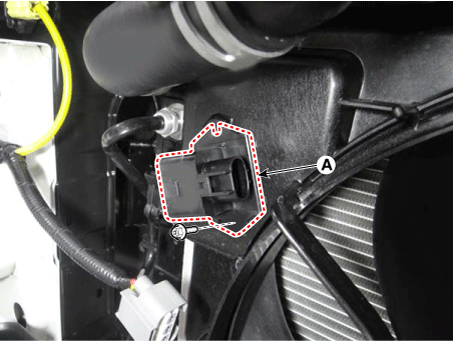

Снимите резистор (А) с кожуха вентилятора.

Момент затяжки :

2,8–3,3 Н·м (0,28–0,33 кгс·м, 2,06–2,43 фунт-фут)

4.	Установите в порядке, обратном снятию.

Разборка

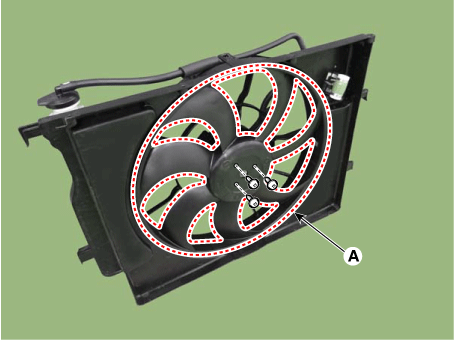

Снимите охлаждающий вентилятор (А) с блока охлаждающего вентилятора.

Момент затяжки :

2,8–3,3 Н·м (0,28–0,33 кгс·м, 2,06–2,43 фунт-фут)

2.	Отсоедините разъем двигателя вентилятора (А) от резистора.

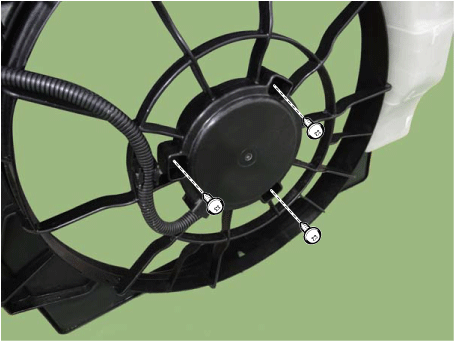

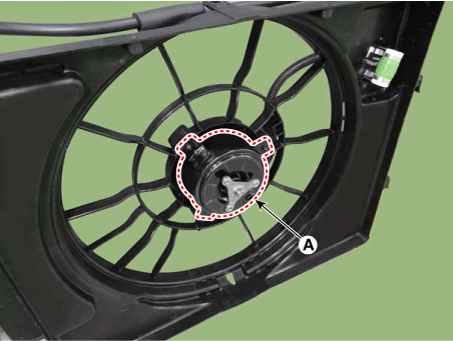

Снимите двигатель вентилятора (А) с кожуха охлаждающего вентилятора.

Момент затяжки :

4,9–8,3 Н·м (0,50–0,85 кгс·м, 3,61–6,12 фунт-фут)

4.	Сборка в порядке, обратном разборке.

осмотр

Двигатель вентилятора

1.	Отсоедините разъем двигателя вентилятора от резистора.

2.	Подключите напряжение аккумулятора к клемме «+», а массу к клемме «-».

3.	Проверьте, хорошо ли работает двигатель вентилятора охлаждения.

охлаждающая жидкость

Процедуры ремонта Замена и продувка воздухом Никогда не снимайте крышку радиатора, когда двигатель горячий. Серьезный ошпариватель...

Радиатор

Компоненты и расположение компонентов Компоненты 1. Радиатор 2. Верхний шланг радиатора 3. Нижний шланг радиатора 4. Заливная горловина в сборе 5. Верхнее крепление радиатора...
