Радиатор

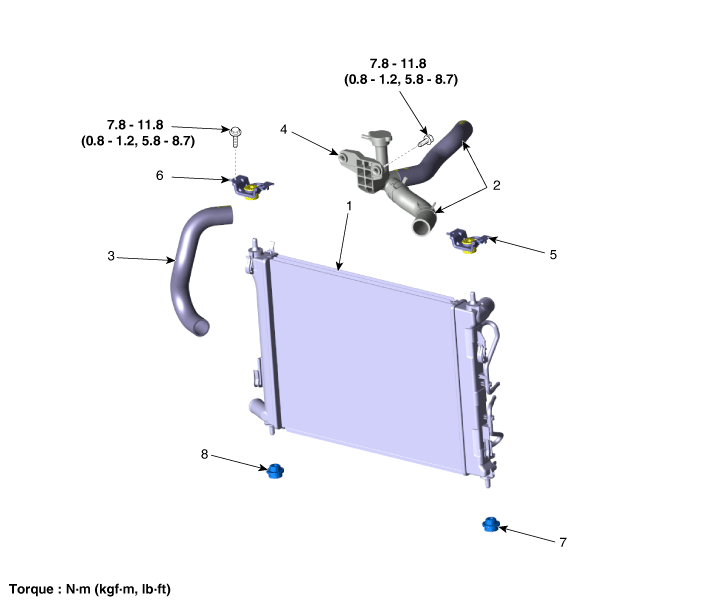

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

3. 3

   Слейте охлаждающую жидкость.

   (См. Система охлаждения — «Охлаждающая жидкость»)

4. 4

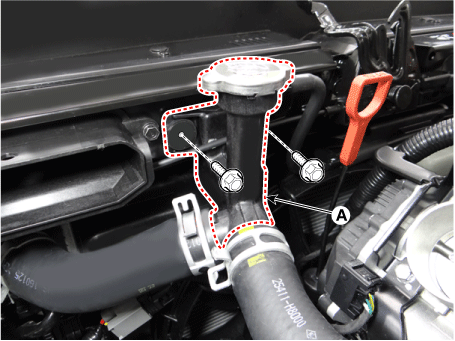

   Отделите узел заливной горловины (А).

   Момент затяжки : 7,8–11,8 Н·м



5. 5

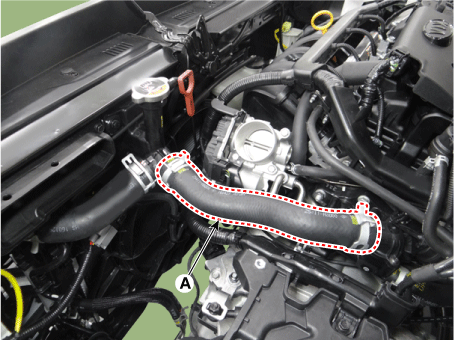

   Отсоедините верхний шланг радиатора (А).



6. 6

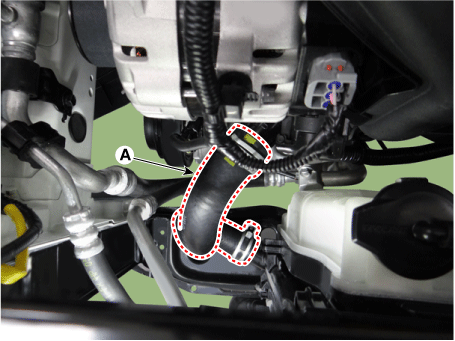

   Отсоедините нижний шланг радиатора (А).



7. 7

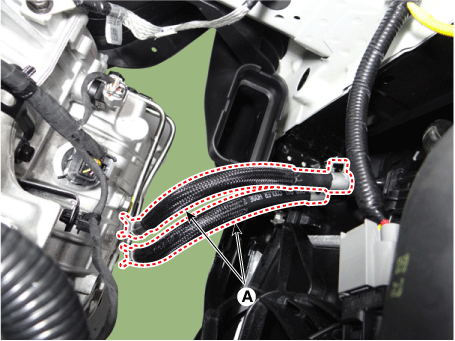

   Отсоедините шланги охладителя ATF (А). (только автоматическая коробка передач)



8. 8

   Снимите узел охлаждающего вентилятора.

   (См. Система охлаждения — «Охлаждающий вентилятор»)

9. 9

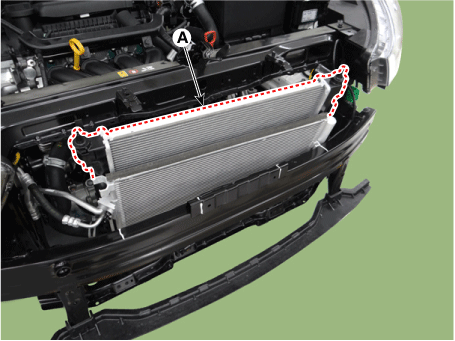

   Отделите конденсатор, а затем снимите радиатор (А).



10. 10

    Установите в порядке, обратном снятию.

11. 11

    Залейте охлаждающую жидкость двигателя.

    (См. Система охлаждения — «Охлаждающая жидкость»)

12. 12

    Запустите двигатель и проверьте наличие утечек.

13. 13

    Повторно проверьте уровень охлаждающей жидкости двигателя.

осмотр

Проверка крышки радиатора

1. 1

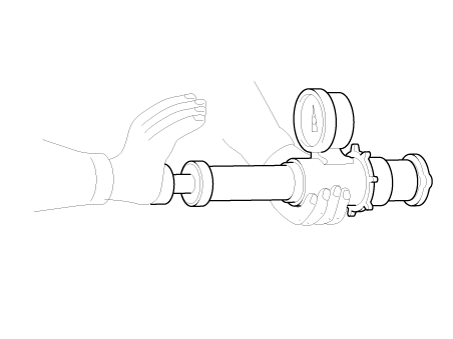

   Снимите крышку радиатора, смочите ее уплотнение охлаждающей жидкостью двигателя, а затем установите это на тестере давления.



2. 2

   Приложите давление 93,2–122,6 кПа (0,95–1,25 кгс/см², 13,51–17,78 фунтов на квадратный дюйм).

3. 3

   Проверьте падение давления.

4. 4

   Если давление падает, замените крышку.

Тест на утечку радиатора

1. 1

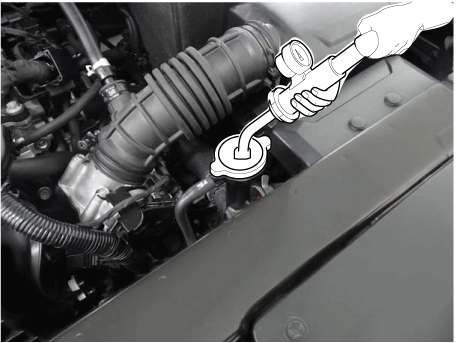

   Подождите, пока двигатель не остынет, затем осторожно снимите крышку радиатора и заполните радиатор охлаждающей жидкостью двигателя, затем установите его на тестер давления.

2. 2

   Поднесите тестер к радиатору и подайте давление 93,16. - 122,58 кПа (0,95–1,25 кгс/см², 13,51–17,78 фунтов на кв. дюйм).



3. 3

   Проверьте наличие утечек охлаждающей жидкости двигателя и падения давления.

4. 4

   Снимите тестер и установите на место крышку радиатора.
