Узел контроля температуры воды

Процедуры ремонта

Снятие и установка

1. 1

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2. 2

   Слейте охлаждающую жидкость.

   (См. Система охлаждения — «Охлаждающая жидкость»)

3. 3

   Снимите воздушный фильтр в сборе.

   (См. Система впуска и выпуска — «Воздухоочиститель»)

4. 4

   Извлеките аккумулятор.

   (См. Электрическая система двигателя — «Аккумулятор»)

5. 5

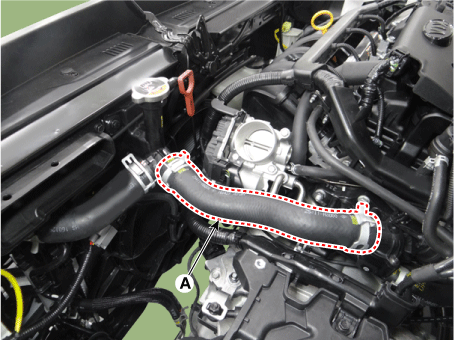

   Отсоедините верхний шланг радиатора (А).



6. 6

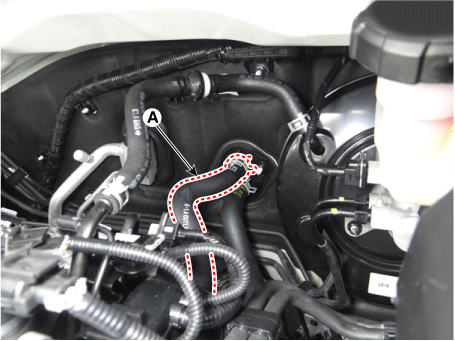

   Отсоедините шланг отопителя (А).



7. 7

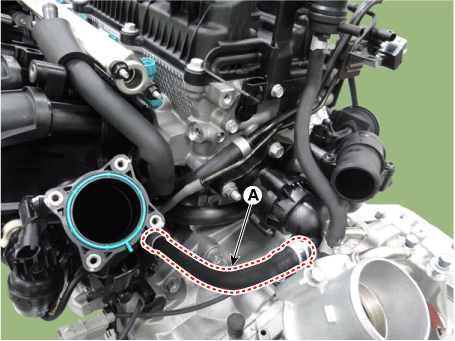

   Отсоедините шланг охлаждающей жидкости (А).



8. 8

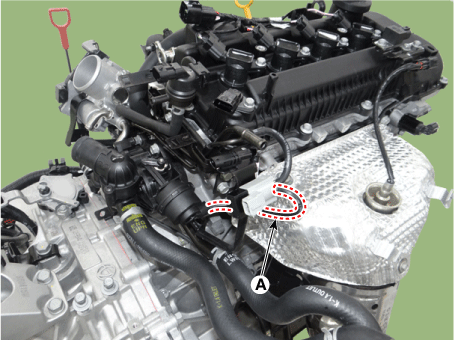

   Отсоедините вакуумный шланг (А).



9. 9

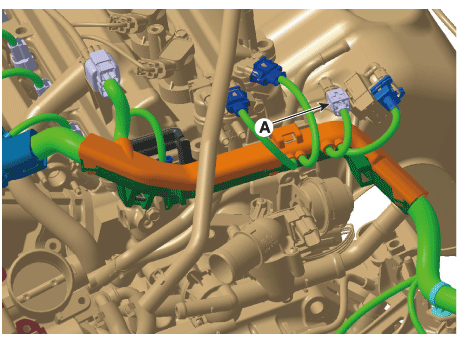

   Отсоедините разъем (А) датчика температуры охлаждающей жидкости двигателя (ECTS).



10. 10

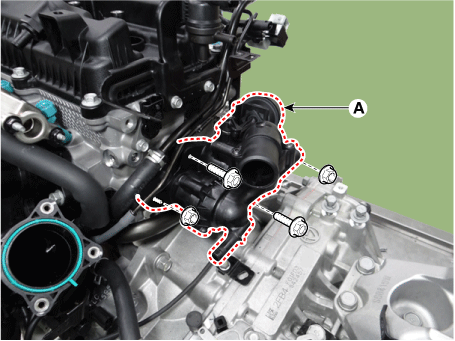

    Снимите блок управления температурой воды (А).

    Момент затяжки : 18,6–24 Н·м



11. 11

    Установите в порядке, обратном снятию.

12. 12

    Залейте охлаждающую жидкость.

    (См. Система охлаждения — «Охлаждающая жидкость»)

13. 13

    Запустите двигатель и проверьте наличие утечек.

14. 14

    Повторно проверьте уровень охлаждающей жидкости двигателя.
