Hyundai Sonata: Система управления коробкой передач с двойным сцеплением / Компоненты привода сцепления в сборе и расположение компонентов

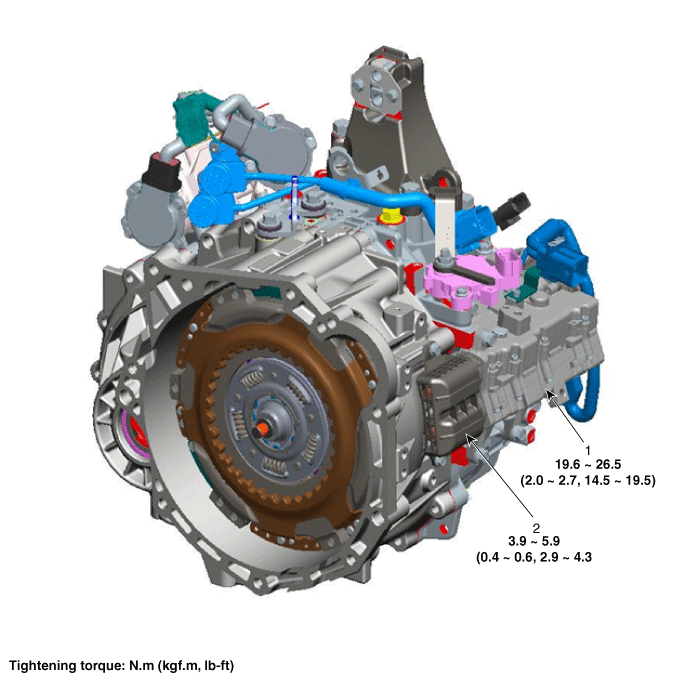

| Компоненты |
|
1. Привод сцепления в сборе
|
2. Крышка вилки
|
Модуль управления DCT (TCM) Процедуры ремонта
осмотр
Процедура проверки модуля управления коробкой передач (TCM)
1.
Проверка цепи массы TCM: Измерьте сопротивление между TCM и массой шасси.
(Проверьте подключенный терминал...
Технические характеристики узла привода сцепления
Спецификация
АртикулСостояниеТехнические характеристикиСопротивление (линейное)Двигатель 160 м? ±10 %Двигатель 264 м? ± 10 %Номинальное напряжение12 ВМакс. ток60 AРабочие условия (°C)°F-40 ~ 257 °F (- 40 ~ 125 °C ...
Дополнительная информация:
Hyundai Sonata LF 2014-2019 Руководство по техническому обслуживанию: Порядок ремонта
Замена компонентов после развертывания
Перед выполнением любого ремонта SRS используйте GDS Pro для проверки
коды неисправности. Обратитесь к списку диагностических кодов неисправностей для ремонта
соответствующие коды неисправности.
Если передние подушки безопасности сработали после столкновения, замените следующие элементы.
- ...
Hyundai Sonata LF 2014-2019 Руководство по техническому обслуживанию: Процедуры ремонта датчика давления кондиционера
осмотр
1.
Измерьте давление в линии высокого давления путем измерения выходного напряжения между контактами «1» и «2».
2.
Проверьте значение напряжения, достаточно ли оно для нормального значения или нет.
Vdd * (0,001758 * Давление (Psia) + 0,074126
3.
Если измеренное значение напряжения не соответствует ...
