Hyundai Sonata: система управления коробкой передач с двойным сцеплением / принципиальные схемы рычага переключения передач

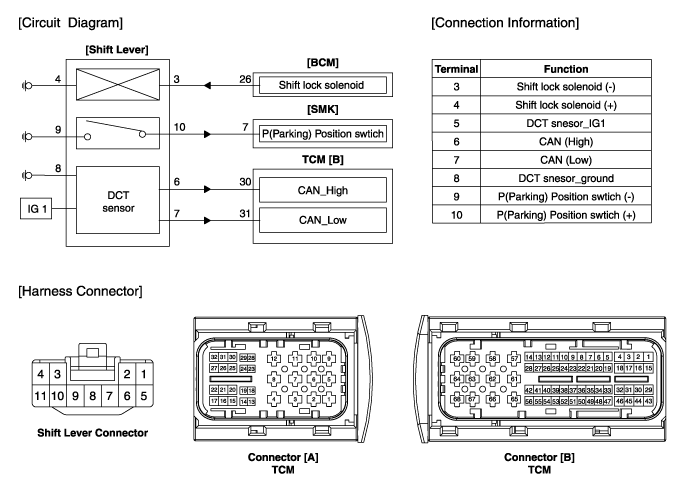

| Принципиальная электрическая схема |
Компоненты рычага переключения передач и расположение компонентов
Компоненты (1)
1. Ручка рычага переключения передач2. Рычаг переключения передач в сборе3. Трос переключения передач4. Фиксатор троса переключения передач
Компоненты (2)
1. Рычаг переключения передач в сборе2. Переключатель положения P3. соленоид блокировки переключения передач 4. Главный разъем ...
Процедуры ремонта рычага переключения передач
Удаление
1.
Отсоедините пыльник от верхней крышки консоли.
2.
Потяните ручку (A) в направлении «F» и снимите ручку.
3.
Снимите напольную консоль в сборе.
(См. Тело - "Fl ...
