Процедуры ремонта зубчатого привода в сборе

Удаление

При снятии зубчатого привода установите рычаг вала управления в нейтральное положение.

1. 1
   Снимите воздушный фильтр в сборе и воздуховод. (См. Механическая система двигателя — «Воздушный фильтр»)
2. 2
   Снимите аккумулятор и лоток. (См. Электрическая система двигателя — «Аккумулятор»)
3. 3
   Отсоедините разъем электродвигателя редуктора (А) и разъем электромагнитного клапана (В).



4. 4
   Снимите редукторный привод с коробки передач после ослабления болтов (A-2ea, B-3ea).

   ---

   Момент затяжки : (A): 9,8 ~ 11,8 Н·м (B): 19,6 ~ 26 Н·м

   ---



Монтаж

1. Установите в порядке, обратном снятию.

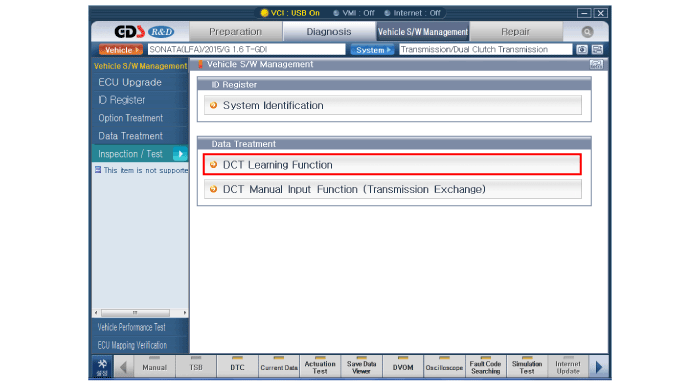

   Прежде чем устанавливать редукторный привод в сборе, проверьте указанные ниже детали. Убедитесь, что редукторный привод находится в «нейтральном» состоянии. Проверьте собранное состояние уплотнительных колец (А). Нанесите трансмиссионное масло на поверхность уплотнительных колец. Проверьте собранное состояние установочных штифтов (A). Выполните процедуру обучения точки касания сцепления с помощью GDS после замены узла привода коробки передач.
