Hyundai Sonata: система управления коробкой передач с двойным сцеплением / датчик частоты вращения входного вала 1 Компоненты и расположение компонентов

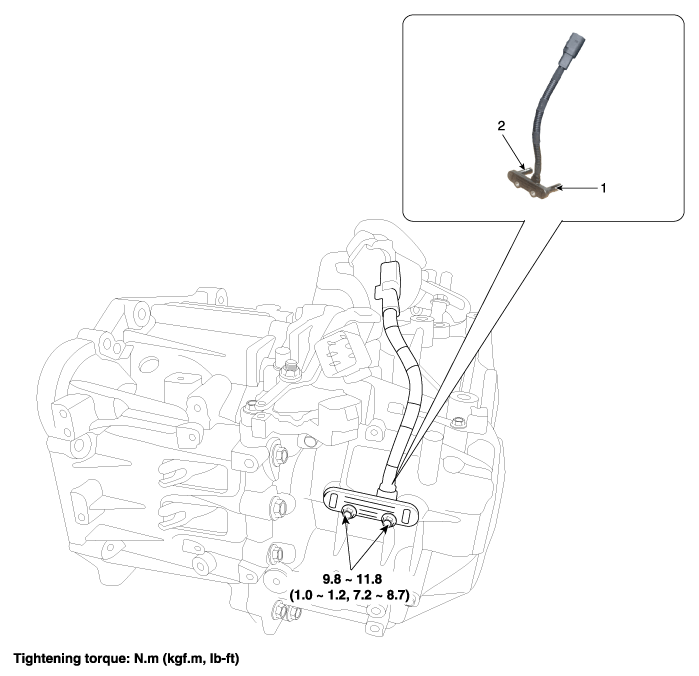

| Компоненты |
|
1. Датчик частоты вращения входного вала 1 (нечетный)
|
2. Датчик частоты вращения входного вала 2 (четный)
|
Процедуры ремонта зубчатого привода в сборе
Удаление
•
При снятии зубчатого привода установите рычаг вала управления в нейтральное положение.
1.
Снимите воздушный фильтр в сборе и воздуховод.
(См. Механические системы двигателя...
Датчик частоты вращения входного вала 1 Технические характеристики
Спецификация
ПараметрСпецификацияТипДатчик ХоллаУсловие работы (°C)°F(-40 ~ 150)-40 ~ 302Выходной сигнал (мА)Высокий: 11,8 ~ 16,8Низкий: 5,9 ~ 8,4
...
