Hyundai Sonata: схематические схемы системы управления коробкой передач с двойным сцеплением / модуля управления DCT (TCM)
Hyundai Sonata LF 2014-2019 Руководство по ремонту
/
Система DCT (трансмиссия с двойным сцеплением)
/
Система управления коробкой передач с двойным сцеплением
/ Принципиальные схемы модуля управления DCT (TCM)

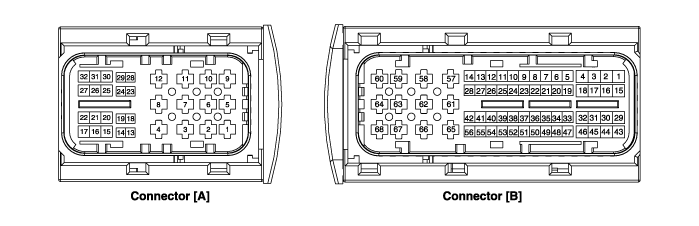

| 1. Разъем TCM и функция терминала |
| 2. Функция терминала TCM |
Соединитель [А]
|
Приколоть
|
Описание
|
Приколоть
|
Описание
|
|
1
|
Привод сцепления (двигатель сцепления 1 (ODD)_фаза V)
|
17
|
-
|
|
2
|
Привод сцепления (двигатель сцепления 2 (EVEN), фаза V)
|
18
|
Привод сцепления (двигатель сцепления 1 (нечетный)_HALL 1)
|
|
3
|
Выберите исполнительный механизм (соленоид переключения передач 2 (EVEN)_Ground)
|
19
|
Привод сцепления (двигатель сцепления 1 (ODD)_питание)
|
|
4
|
Выберите исполнительный механизм (переключение соленоида 1 (ODD) Push)
|
20
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 1 (ODD)_питание датчика)
|
|
5
|
Привод сцепления (двигатель сцепления 1 (ODD)_фаза U)
|
21
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 2 (EVEN)_питание датчика)
|
|
6
|
Привод сцепления (двигатель сцепления 2 (EVEN)_фаза U)
|
22
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 2 (EVEN) выход датчика)
|
|
7
|
Выберите исполнительный механизм (соленоид переключения передач 1 (ODD)_Ground)
|
23
|
Привод сцепления (двигатель сцепления 2 (EVEN)_HALL 2)
|
|
8
|
Выберите исполнительный механизм (соленоид переключения передач 2 (EVEN)_ Pull)
|
24
|
Привод сцепления (двигатель сцепления 2 (EVEN)_HALL 3)
|
|
9
|
Привод сцепления (двигатель сцепления 1 (ODD)_фаза W)
|
25
|
Привод сцепления (двигатель сцепления 2 (EVEN)_Ground)
|
|
10
|
Привод сцепления (двигатель сцепления 2 (EVEN)_фаза W)
|
26
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 1 (нечетный)_выход датчика)
|
|
11
|
Выберите привод (переключение соленоида 1 (ODD) Pull)
|
27
|
-
|
|
12
|
Выберите привод (переключающий соленоид 2 (EVEN) Push)
|
28
|
Привод сцепления (двигатель сцепления 2 (EVEN)_HALL 1)
|
|
13
|
Привод сцепления (двигатель сцепления 1 (нечетный)_HALL 2)
|
29
|
Привод сцепления (двигатель сцепления 2 (EVEN)_Supply)
|
|
14
|
Привод сцепления (двигатель сцепления (ODD)_HALL 3)
|
30
|
Выберите привод (выберите соленоид 1 (нечетный)_датчик земли)
|
|
15
|
Привод сцепления (двигатель сцепления 1 (нечетный)_масса)
|
31
|
Выберите привод (выберите соленоид 2 (EVEN)_заземление датчика)
|
|
16
|
-
|
32
|
-
|
Соединитель [В]
|
Приколоть
|
Описание
|
Приколоть
|
Описание
|
|
1
|
-
|
35
|
-
|
|
2
|
-
|
36
|
-
|
|
3
|
ВКЛ/ПУСК Вход
|
37
|
-
|
|
4
|
Подрулевой переключатель (вверх) Сигнал переключения
|
38
|
-
|
|
5
|
Переключатель блокировки "P" Входной сигнал
|
39
|
-
|
|
6
|
Переключатель блокировки "R" Входной сигнал
|
40
|
-
|
|
7
|
Переключатель блокировки "D" Входной сигнал
|
41
|
Привод переключения передач (двигатель переключения передач 2 (EVEN) _HALL 2)
|
|
8
|
Спортивный режим "Вниз" сдвиг
|
42
|
Привод переключения передач (двигатель переключения передач 2 (EVEN) _HALL 3)
|
|
9
|
Датчик частоты вращения сцепления (EVEN) Масса
|
43
|
Переключатель блокировки "M" Входной сигнал
|
|
10
|
-
|
44
|
Порт 1 связи CAN1, высокий уровень
|
|
11
|
-
|
45
|
Порт 1 связи CAN1, низкий уровень
|
|
12
|
-
|
46
|
-
|
|
13
|
Привод переключения передач (двигатель переключения передач 1 (нечетный) _HALL 2)
|
47
|
-
|
|
14
|
Привод переключения передач (двигатель переключения передач 1 (нечетный) _HALL 3)
|
48
|
Гибкий луч Высокий (BP)
|
|
15
|
-
|
49
|
Источник входной скорости 1 (нечетный)
|
|
16
|
-
|
50
|
Входной сигнал скорости 1 (нечетный)
|
|
17
|
Низкий уровень заряда батареи VBD
|
51
|
-
|
|
18
|
Сигнал переключения передач вниз
|
52
|
-
|
|
19
|
Переключатель выбора рычага переключения передач
|
53
|
-
|
|
20
|
Переключатель блокировки "N" Входной сигнал
|
54
|
Привод переключения передач (двигатель переключения передач 2 (EVEN) _питание)
|
|
21
|
Спортивный режим "Вверх" сдвиг
|
55
|
Привод переключения передач (двигатель переключения передач 2 (EVEN) _HALL 1)
|
|
22
|
-
|
56
|
Привод переключения передач (двигатель переключения передач 2 (EVEN) _ датчик заземления)
|
|
23
|
Источник входной скорости 2 (ЧЕТНЫЙ)
|
57
|
Силовая земля 1 для сильноточных модулей
|
|
24
|
Выход запасного питания 5В
|
58
|
Силовая земля 2 для сильноточных модулей
|
|
25
|
-
|
59
|
Привод переключения передач (двигатель переключения передач 2 (EVEN)_фаза W)
|
|
26
|
Выход датчика положения соленоида переключения передач 1
|
60
|
Привод переключения передач (двигатель переключения передач 1 (ODD)_фаза W)
|
|
27
|
Выберите привод (двигатель переключения 1 (нечетный)_HALL 1)
|
61
|
Силовая земля 3 для сильноточных модулей
|
|
28
|
Выберите исполнительный механизм (двигатель переключения передач 1 (нечетный)_заземление датчика)
|
62
|
-
|
|
29
|
-
|
63
|
Привод переключения передач (двигатель переключения передач 2 (EVEN)_Phase V)
|
|
30
|
Порт 2 связи CAN2, высокий уровень
|
64
|
Привод переключения передач (двигатель переключения передач 1 (нечетный)_фаза V)
|
|
31
|
Порт 2 связи CAN2, низкий уровень
|
65
|
Напряжение питания двигателя 1 от прямого аккумулятора
|
|
32
|
-
|
66
|
Напряжение питания двигателя 2 от прямого аккумулятора
|
|
33
|
-
|
67
|
Привод переключения передач (двигатель переключения передач 2 (EVEN)_фаза U)
|
|
34
|
Гибкая лучевая шина, BM
|
68
|
Привод переключения передач (двигатель переключения передач 1 (ODD)_фаза U)
|
| 3. Терминальный входной/выходной сигнал |
Соединитель [А]
|
Приколоть
|
Описание
|
Состояние
|
Входное/выходное значение
|
|
|
Тип
|
Уровень
|
|||
|
1
|
Привод сцепления (двигатель сцепления 1 (ODD)_фаза V)
|
Низкий
|
Выход
|
0В
|
|
ШИМ
|
0 В ~ напряжение батареи
|
|||
|
2
|
Привод сцепления (двигатель сцепления 2 (EVEN), фаза V)
|
Низкий
|
Выход
|
0В
|
|
ШИМ
|
0 В ~ напряжение батареи
|
|||
|
3
|
Выберите исполнительный механизм (соленоид переключения передач 2 (EVEN)_Ground)
|
Статический включен
|
Выход
|
0В
|
|
4
|
Выберите исполнительный механизм (переключение соленоида 1 (ODD) Push)
|
На
|
Выход
|
9В
|
|
Выключенный
|
0В
|
|||
|
5
|
Привод сцепления (двигатель сцепления 1 (ODD)_фаза U)
|
Низкий
|
Выход
|
0В
|
|
ШИМ
|
0 В ~ напряжение батареи
|
|||
|
6
|
Привод сцепления (двигатель сцепления 2 (EVEN)_фаза U)
|
Низкий
|
Выход
|
0В
|
|
ШИМ
|
0 В ~ напряжение батареи
|
|||
|
7
|
Выберите исполнительный механизм (масса переключающего соленоида 1 (ODD))
|
Статический включен
|
Выход
|
0В
|
|
8
|
Выберите исполнительный механизм (соленоид переключения передач 2 (EVEN)_ Pull)
|
На
|
Выход
|
9В
|
|
Выключенный
|
0В
|
|||
|
9
|
Привод сцепления (двигатель сцепления 1 (ODD)_фаза W)
|
Низкий
|
Выход
|
0В
|
|
ШИМ
|
0 В ~ напряжение батареи
|
|||
|
10
|
Привод сцепления (двигатель сцепления 2 (EVEN)_фаза W)
|
Низкий
|
Выход
|
0В
|
|
ШИМ
|
0 В ~ напряжение батареи
|
|||
|
11
|
Выберите привод (переключение соленоида 1 (ODD) Pull)
|
На
|
Выход
|
9В
|
|
Выключенный
|
0В
|
|||
|
12
|
Выберите привод (переключающий соленоид 2 (EVEN) Push)
|
На
|
Выход
|
9В
|
|
Выключенный
|
0В
|
|||
|
13
|
Привод сцепления (двигатель сцепления 1 (нечетный)_HALL 2)
|
Высокий
|
Вход
|
4,5 В
|
|
Низкий
|
0В
|
|||
|
14
|
Привод сцепления (двигатель сцепления 1 (нечетный)_HALL 3)
|
Высокий
|
Вход
|
4,5 В
|
|
Низкий
|
0В
|
|||
|
15
|
Привод сцепления (двигатель сцепления 1 (нечетный)_масса)
|
Земля
|
Земля
|
0В
|
|
16
|
-
|
?
|
?
|
?
|
|
?
|
?
|
|||
|
17
|
-
|
?
|
?
|
?
|
|
?
|
?
|
|||
|
18
|
Привод сцепления (двигатель сцепления 1 (нечетный)_HALL 1)
|
Высокий
|
Вход
|
4,5 В
|
|
Низкий
|
0В
|
|||
|
19
|
Привод сцепления (двигатель сцепления 1 (ODD)_питание)
|
-
|
Власть
|
8,75 В
|
|
20
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 1 (ODD)_питание датчика)
|
-
|
Власть
|
8,75 В
|
|
21
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 2 (EVEN)_питание датчика)
|
-
|
Власть
|
8,75 В
|
|
22
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 2 (EVEN) выход датчика)
|
Высокий
|
Вход
|
4В
|
|
Низкий
|
1В
|
|||
|
23
|
Привод сцепления (двигатель сцепления 2 (EVEN)_HALL 2)
|
Высокий
|
Вход
|
4,5 В
|
|
Низкий
|
0В
|
|||
|
24
|
Привод сцепления (двигатель сцепления 2 (EVEN)_HALL 3)
|
Высокий
|
Вход
|
4,5 В
|
|
Низкий
|
0В
|
|||
|
25
|
Привод сцепления (двигатель сцепления 2 (EVEN)_Ground)
|
Земля
|
Земля
|
0В
|
|
26
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 1 (нечетный)_выход датчика)
|
Высокий
|
Вход
|
4В
|
|
Низкий
|
1В
|
|||
|
27
|
-
|
?
|
?
|
?
|
|
?
|
?
|
|||
|
28
|
Привод сцепления (двигатель сцепления 2 (EVEN)_HALL 1)
|
Высокий
|
Вход
|
4,5 В
|
|
Низкий
|
0В
|
|||
|
29
|
Привод сцепления (двигатель сцепления 2 (EVEN)_Supply)
|
-
|
Власть
|
9 В < Напряжение аккумулятора < 16 В
|
|
30
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 1 (нечетный)_заземление датчика)
|
Земля
|
Земля
|
0В
|
|
31
|
Выберите исполнительный механизм (электромагнитный клапан переключения передач 2 (EVEN)_масса датчика)
|
Земля
|
Земля
|
0В
|
|
32
|
-
|
?
|
?
|
?
|
|
?
|
?
|
|||
Соединитель [В]
|
Приколоть
|
Описание
|
Состояние
|
Входное/выходное значение
|
|
|
Тип
|
Уровень
|
|||
|
1
|
?
|
?
|
?
|
?
|
|
?
|
||||
