Hyundai Sonata: Процедуры ремонта системы управления коробкой передач с двойным сцеплением / модуля управления DCT (TCM)
| осмотр |
| Процедура проверки модуля управления коробкой передач (TCM) |
| 1. |
Проверка цепи массы TCM: Измерьте сопротивление между TCM и массой шасси.
(Проверьте клемму, подключенную к массе шасси, используя заднюю часть разъема жгута проводов в качестве базовой точки для TCM.)
|
| 2. |
Проверка разъема TCM: Отсоедините разъем TCM.
и визуально осмотрите, чтобы увидеть, есть ли изгиб на земле
клемма разъема жгута. Также визуально проверьте соединение
давление.
|
| 3. |
Если во время проверки на шаге 1 и шаге
2, то проблема в самом ТСМ. В этом случае замените
TCM и снова проверьте автомобиль.
|
| 4. |
Повторная проверка TCM: Установите TCM, который был определен как неисправный.
вышли из строя из шага 3 в другом автомобиле. Сбросить код ошибки
а затем проверить работу в этом транспортном средстве. Если автомобиль работает
без проблем, то осмотрите первое транспортное средство с начальным
снова проблема.
|
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите воздуховод (А).
|
| 3. |
Отсоедините разъем TCM (А).
|
| 4. |
Снимите TCM (A), отвернув гайку крепления кронштейна (B-3ea).
|
| 5. |
Снимите TCM с кронштейна после ослабления болта (A-4ea).
|
| Монтаж |
| 1. |

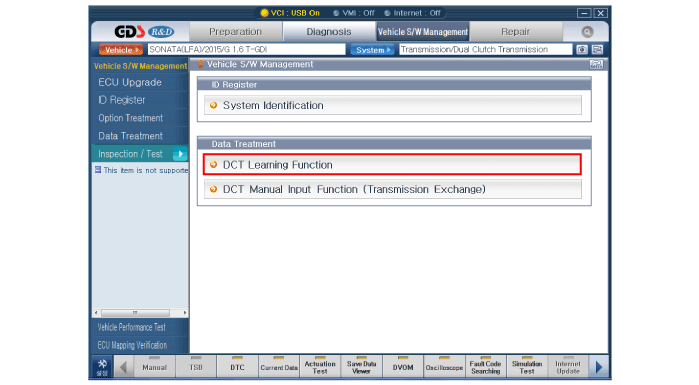

Установите в порядке, обратном снятию.
|
Принципиальные схемы модуля управления DCT (TCM)
1. Разъем TCM и функция терминала
2. Функция терминала TCM
Соединитель [А]
PinDescriptionPinDescription1Привод сцепления (двигатель сцепления 1 (нечетный)_фаза V)17-2Привод сцепления (двигатель сцепления 2 (EVEN) ...
Компоненты привода сцепления в сборе и расположение компонентов
Компоненты
1. Узел привода сцепления2. Крышка вилки
...
