Ford Fusion: дополнительная удерживающая система / боковая подушка безопасности. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Накладки на спинки передних сидений, установленные на сиденьях, оборудованных с боковыми подушками безопасности ремонту не подлежит. Новая декоративная крышка должна быть установлен. Чистка допустима. Несоблюдение этих инструкций может привести к неправильному срабатыванию боковой подушки безопасности и увеличению риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показано левое сиденье, правое сиденье аналогично.

1. Снимите переднее сиденье.
   См.: Переднее сиденье (501-10A Передние сиденья, Снятие и установка).


1. ПРИМЕЧАНИЕ: Показаны сиденья с электроприводом, остальные аналогичны.

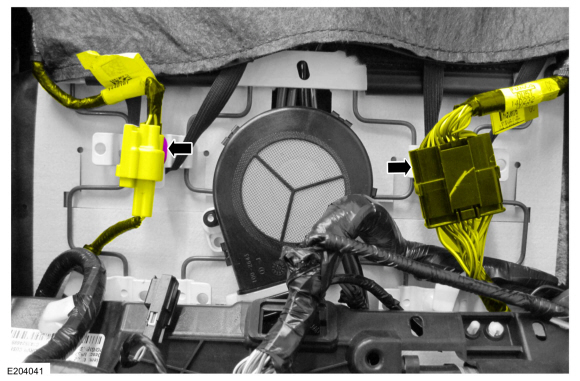

   Отсоедините фиксаторы электрических разъемов и отложите жгуты проводов в сторону.

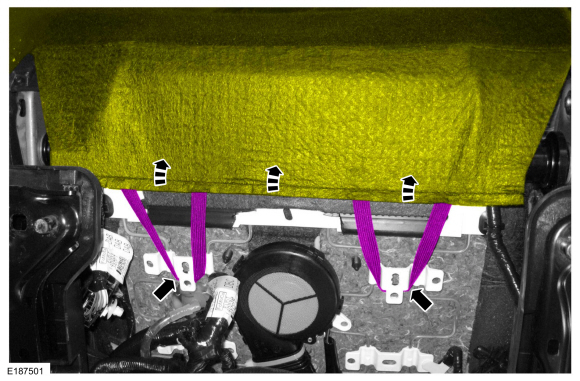

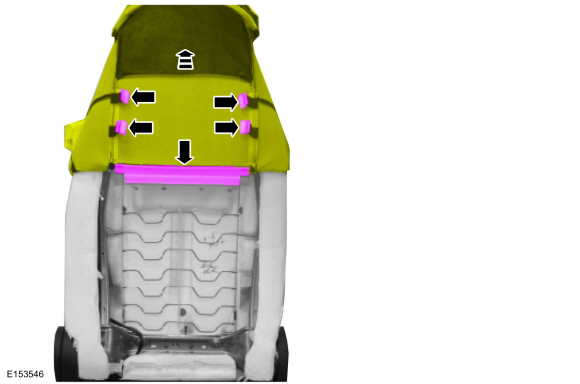

1. Отсоедините ремни обивки спинки и поверните обивку спинки вверх.

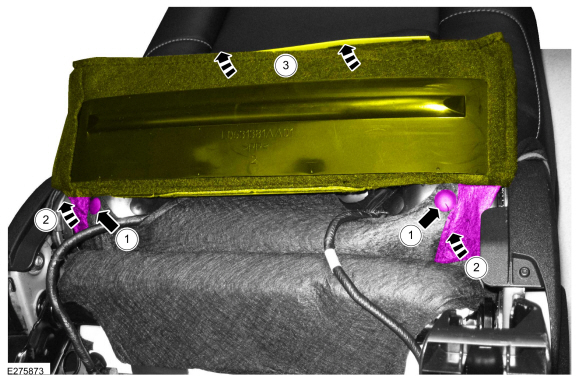

1. 1. Снимите фиксаторы штифтового типа.

   2. Отсоедините полоски с крючками и петлями.

   3. Поднимите откидную крышку спинки.


1.

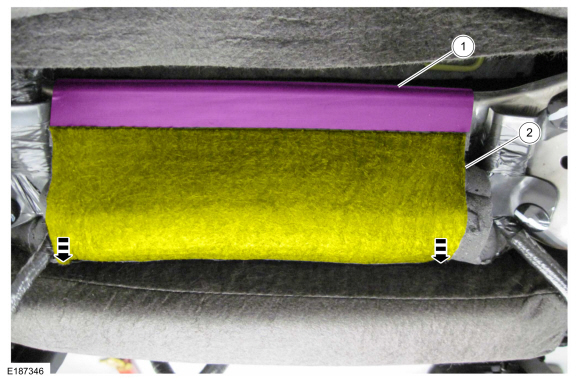

   Установите обивку спинки переднего сиденья.

   1. Отпустите J-образный зажим.

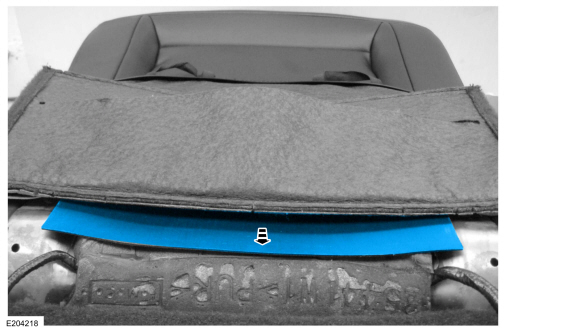

   2. Расположите чехол спинки между подушкой сиденья и подушкой спинки.


1. Снимите вставку обивки спинки.

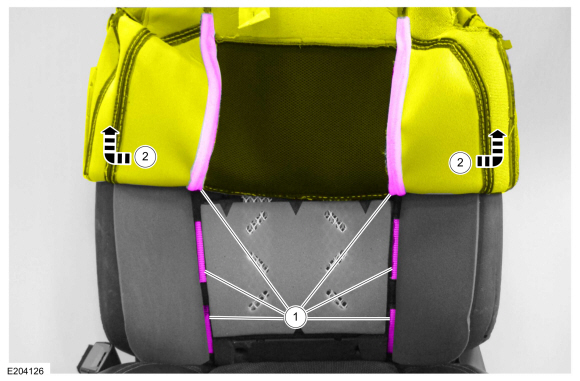

1. 1. УВЕДОМЛЕНИЕ: Будьте осторожны при отделении крышки отделки спинки из полосок на липучке или полоски на липучке могут быть порваны из поролона спинки.

      Освободите полоски с крючками и петлями.

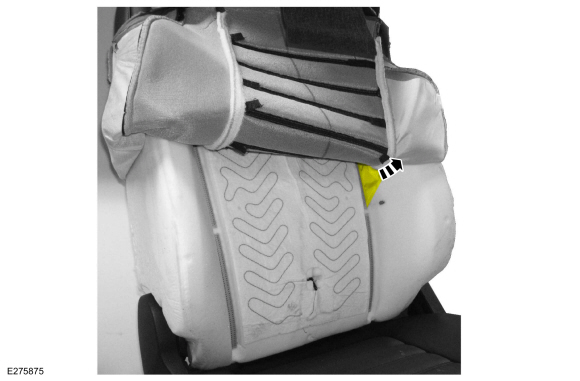

   2. Переверните кожух спинки вверх, чтобы получить доступ к задним J-образным зажимам.


1. Снимите стопорные штифты с обертки желоба развертывания и начните протягивать ее через пенопласт спинки.


1. Вытяните обертку желоба развертывания из пеноматериала спинки.

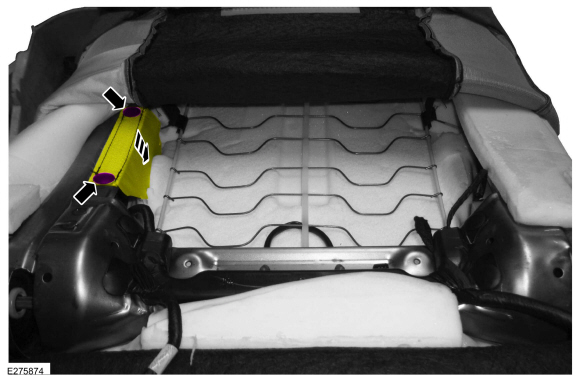

1. Поднимите обивку спинки и освободите J-образные зажимы от поясничных проводов и каркаса спинки.

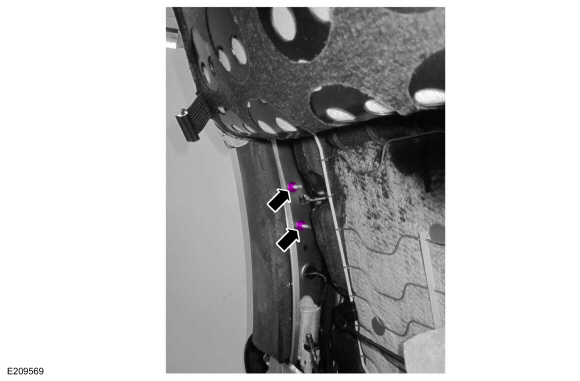

1. Снимите гайки боковой подушки безопасности.
   Крутящий момент: 58 фунтов на дюйм (6,5 Нм)

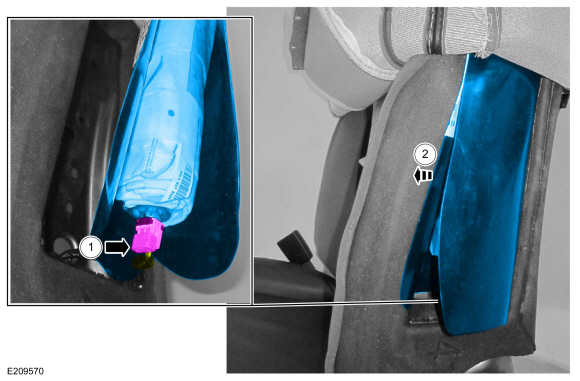

1. 1. Отсоедините электрический разъем боковой подушки безопасности.

   2. Снимите боковую подушку безопасности с желобом для срабатывания.


1. ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

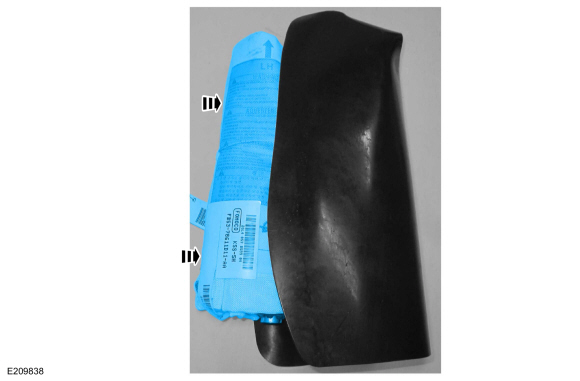

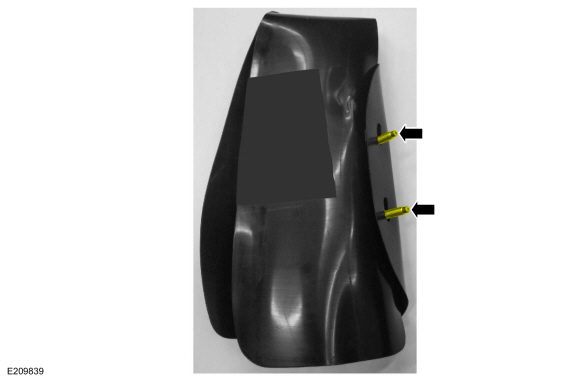

   Снимите боковую подушку безопасности с желоба раскрытия.


Монтаж

1. ПРЕДУПРЕЖДЕНИЕ: Осмотрите боковую подушку безопасности сиденья, полость подушки безопасности, монтажная поверхность и желоб развертывания на предмет повреждений или наличия инородный материал. Удалите все посторонние материалы. Установить новую боковую подушку безопасности если он поврежден. Установите новый желоб развертывания, если развертывание желоб поврежден. Несоблюдение этих инструкций может привести к боковая подушка безопасности срабатывает неправильно и увеличивает риск серьезного телесные повреждения или смерть в результате аварии.

   Для установки выполните процедуру удаления в обратном порядке.


1. Установите боковую подушку безопасности в желоб срабатывания.


1. Вставьте шпильки боковой подушки безопасности в отверстия желоба срабатывания.
