Hyundai Elantra: Система управления автоматической коробкой передач / 26 Электромагнитный клапан управления тормозами (26/B_VFS) Процедуры ремонта
| осмотр |
| 1. |
Выключите зажигание.
|
| 2. |
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
| 3. |
Отсоедините разъем электромагнитного клапана (А).
|
| 4. |
Измерьте сопротивление между сигнальной клеммой датчика и клеммой заземления датчика.
|
| 5. |
Убедитесь, что сопротивление находится в пределах спецификации.
|
| Замена |
При необходимости замените корпус клапана или электромагнитные клапаны,
требуется гидравлическая регулировка, заменить автоматическую коробку передач
сборка.
После замены автоматической коробки передач в сборе введите данные гидравлической калибровки TCM.
|
| 1. |

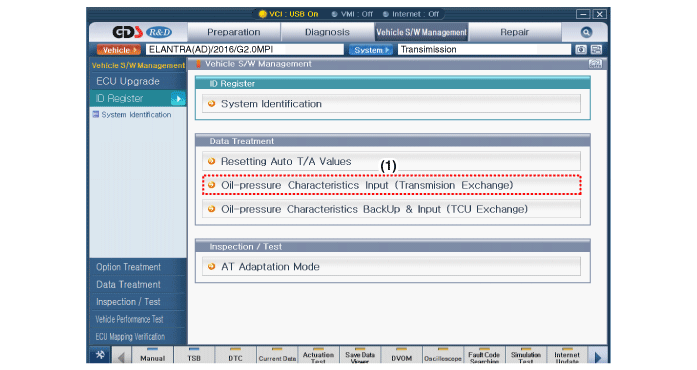

Выполните процедуру ввода характеристик давления масла.

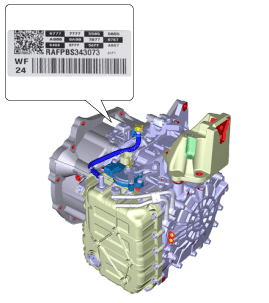

• Расположение характеристик давления масла (штрих-код)

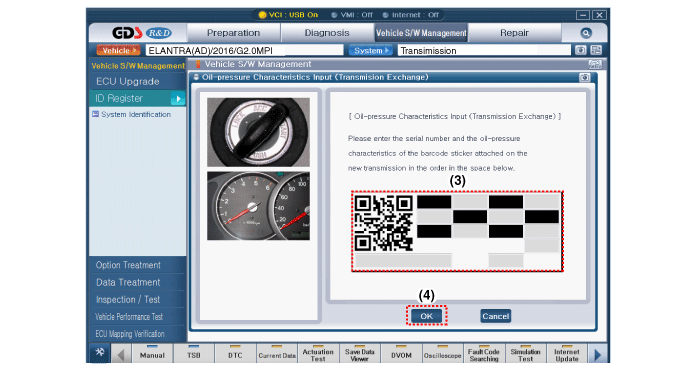

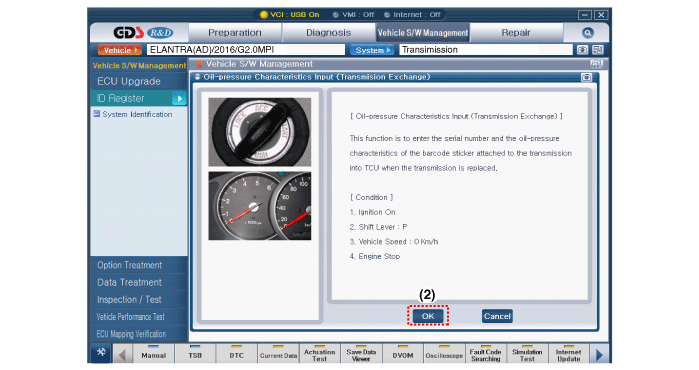

• Ввод характеристик давления масла
(передача обмена)
|
26 Электромагнитный клапан управления тормозом (26/B_VFS) Принципиальные схемы
Принципиальная электрическая схема
...
Описание и работа электромагнитного клапана регулирования давления в линии
Описание
•
Электромагнитный клапан регулирования давления в линии крепится к корпусу клапана.
•
Этот электромагнитный клапан с переменным усилием косвенно регулирует гидравлическое давление внутри линейного пресса ...
