Hyundai Elantra: Компоненты и расположение компонентов системы управления автоматической коробкой передач / электромагнитного клапана регулирования давления в трубопроводе
Hyundai Elantra AD (2016-2020) Руководство по ремонту
/
Автоматическая трансмиссия
/
Автоматическая система управления коробкой передач
/ Компоненты и расположение компонентов электромагнитного клапана регулирования давления в линии

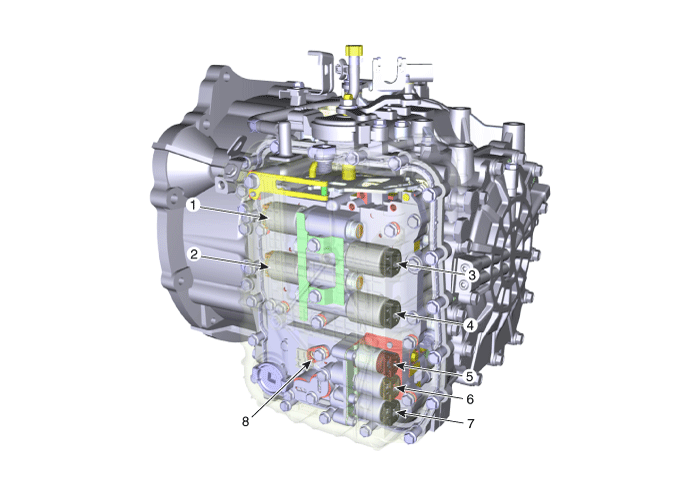

| Расположение компонентов |
|
1. 26 Электромагнитный клапан управления тормозом (26/B)
2. Электромагнитный клапан управления сцеплением 35R (35R/C) 3. Электромагнитный клапан управления тормозом понижающей передачи (UD/B) 4. Электромагнитный клапан управления муфтой повышающей передачи (OD/C) |
5. Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ)
6. Электромагнитный клапан управления гидротрансформатором (T/CON) 7. Электромагнитный клапан контроля давления в линии 8. Датчик температуры масла |
Технические характеристики электромагнитного клапана контроля давления в линии
Технические характеристики
? Тип управления: обычно высокий тип
ShapeItems Спецификации Ток управления (напряжение) [мА] 0 ~ 850 Давление подачи [кПа (кгс/см?, фунт/кв. дюйм)] 539,36 (5,5, 78,23) C ...
Принципиальные схемы электромагнитного клапана регулирования давления в линии
Принципиальная электрическая схема
...
