Hyundai Elantra: Система управления автоматической коробкой передач / Процедуры ремонта входного датчика скорости

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Процедуры ремонта входного датчика скорости

осмотр
1.
Используя GDS, проверьте формы входных/выходных сигналов датчика скорости.
А.
Выключите зажигание.
Б.
Подключите GDS к разъему канала передачи данных (DLC) на нижней аварийной панели.
С.
Зажигание "ON" и двигатель "ON".
Д.
Проверьте формы входных/выходных сигналов датчика скорости на высокой и низкой скорости.

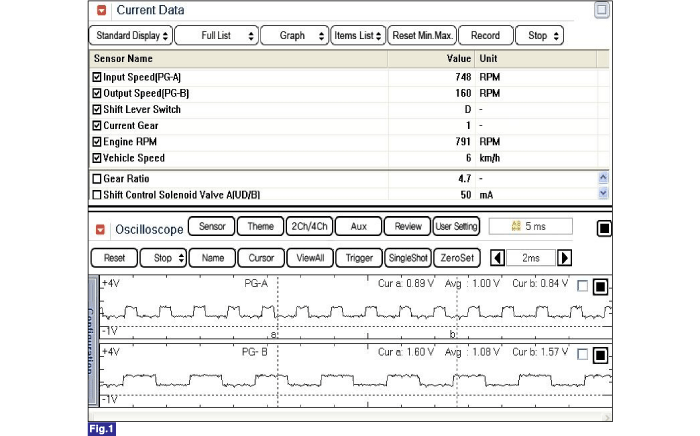

Рис. 1) Входной/выходной датчик скорости на низкой скорости

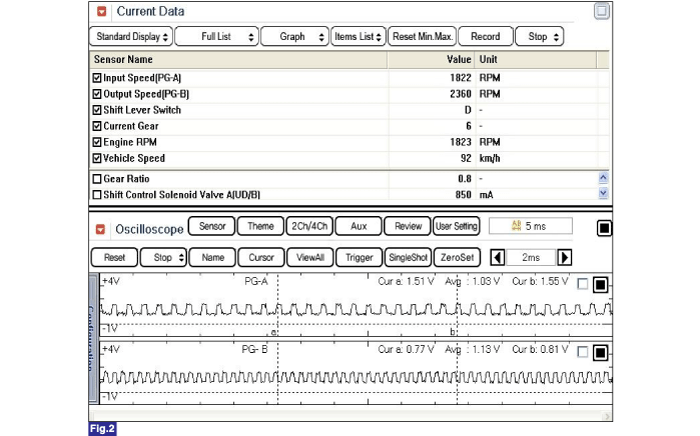

Рис. 2) Входной/выходной датчик скорости на высокой скорости

Удаление
1.
Снимите воздушный фильтр в сборе и воздуховод.
(См. Механическая система двигателя — «Воздушный фильтр»)
2.
Снимите сливную пробку (А) и полностью слейте ATF, а затем снова установите сливную пробку.

•
Замените прокладку перед повторной установкой сливной пробки.
•
После установки запустите двигатель, а затем проверьте, нет ли утечек из сливной пробки.
3.
Снимите зажим крепления проводки (А).
4.
Отсоедините шланг сапуна (В) от крышки корпуса клапана.
Момент затяжки :
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

5.
Отсоедините шланг (А) после снятия хомута шланга охладителя жидкости автоматической коробки передач.

•
Аккуратно установите хомут, чтобы не повредить шланг.
•
Установите зажим в правильном направлении, чтобы он не мешал другим деталям.
•
После установки запустите двигатель, а затем проверьте, нет ли утечек из шланга.
6.
Отсоедините шланг подогревателя ATF (А).
7.
Выверните болт крепления трубы отопителя.

•
Аккуратно установите хомут, чтобы не повредить шланг.
•
Установите зажим в правильном направлении, чтобы он не мешал другим деталям.
•
После установки запустите двигатель, а затем проверьте, нет ли утечек из шланга.
8.
Снимите крышку корпуса клапана (А).
Момент затяжки :
11,8 ~ 13,7 Н·м (1,2 ~ 1,4 кгс·м, 8,7 ~ 10,1 фунт-фут)

•
Замените прокладку (А) перед повторной установкой крышки корпуса клапана.

•
После установки запустите двигатель, а затем проверьте, нет ли утечек из крышки гидроблока.
9.
Отсоедините датчик температуры масла и разъем электромагнитного клапана (А) от корпуса клапана.
Момент затяжки :
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

•
Проверьте на ослабление, плохое соединение, изгиб, коррозию, загрязнения, износа или повреждения перед повторной установкой разъем электромагнитного клапана.
10.
Снимите узел корпуса клапана (А).
Момент затяжки :
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

11.
Отсоедините разъем датчика входной и выходной скорости (А).

12.
Снимите датчик входной и выходной скорости (A) после снятия болтов (2 шт.).
Момент затяжки :
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
2.
Проверьте уровень жидкости после заполнения автоматической коробки передач жидкостью.
(См. Гидравлическая система — «Жидкость»)
