Hyundai Elantra: Система управления автоматической коробкой передач / Электромагнитный клапан управления гидротрансформатором (T/CON_VFS) Процедуры ремонта
| осмотр |
| 1. |
Выключите зажигание.
|
| 2. |
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
| 3. |
Отсоедините разъем электромагнитного клапана (А).
|
| 4. |
Измерьте сопротивление между сигнальной клеммой датчика и клеммой заземления датчика.
|
| 5. |
Убедитесь, что сопротивление находится в пределах спецификации.
|
| Замена |
При необходимости замените корпус клапана или электромагнитные клапаны,
требуется гидравлическая регулировка, заменить автоматическую коробку передач
сборка.
После замены автоматической коробки передач в сборе введите данные гидравлической калибровки TCM.
|
| 1. |
Выполните процедуру ввода характеристик давления масла.

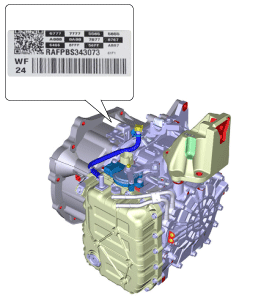

• Расположение характеристик давления масла (штрих-код)

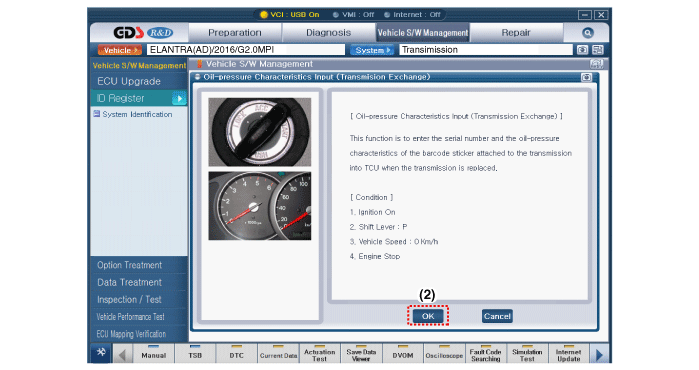

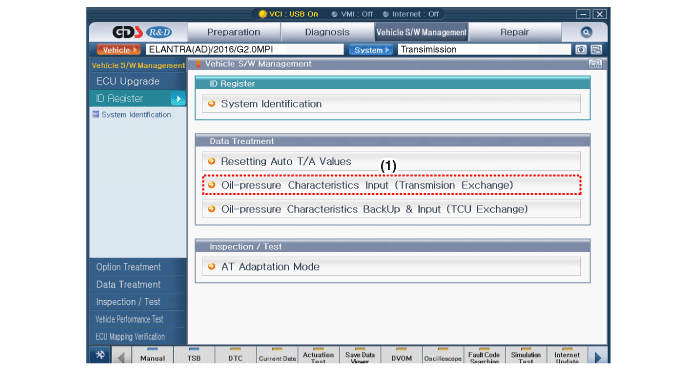

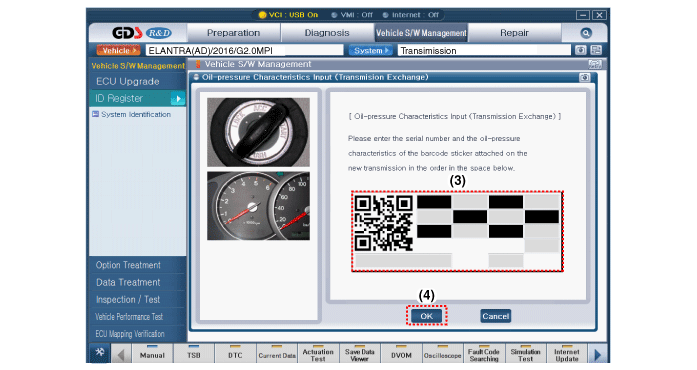

• Ввод характеристик давления масла
(передача обмена)
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
| 2. |
Проверьте уровень жидкости после заполнения автоматической коробки передач жидкостью.
(См. Гидравлическая система — «Жидкость»)
|
| 3. |
Выполните процедуру запоминания адаптивных значений TCM.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
|
Принципиальные схемы электромагнитного клапана управления гидротрансформатором (T/CON_VFS)
Принципиальная электрическая схема
...
