Hyundai Elantra: Автоматическая система управления коробкой передач / Модуль управления коробкой передач (TCM) Процедуры ремонта
| осмотр |
| 1. |
ПРОВЕРКА ЦЕПИ МАССА TCM: Измерьте сопротивление между TCM и
заземление шасси с использованием задней стороны разъема жгута проводов TCM в качестве стороны TCM
контрольно-пропускной пункт. Если проблема обнаружена, устраните ее.
|
| 2. |
ПРОВЕРКА РАЗЪЕМА TCM: Отсоедините разъем TCM и визуально
проверьте клеммы массы со стороны TCM и со стороны жгута на предмет погнутых контактов
или плохое контактное давление. Если проблема обнаружена, устраните ее.
|
| 3. |
Если проблема не обнаружена на шагах 1 и 2, возможно, TCM неисправен.
неисправный. Если это так, перед заменой TCM убедитесь в отсутствии кодов DTC.
новым, а затем снова проверьте автомобиль. Если коды DTC были обнаружены,
сначала проверьте это перед заменой TCM.
|
| 4. |
ПОВТОРНО ПРОВЕРЬТЕ ОРИГИНАЛЬНЫЙ TCM: Установите оригинальный TCM (может быть
сломан) в заведомо исправный автомобиль и проверьте автомобиль. Если проблема
повторится, замените оригинальный TCM на новый. Если проблема
не происходит, это прерывистая проблема (см.
Процедура проверки» в разделе «Основная процедура проверки»).
|
| Удаление |
| 1. |

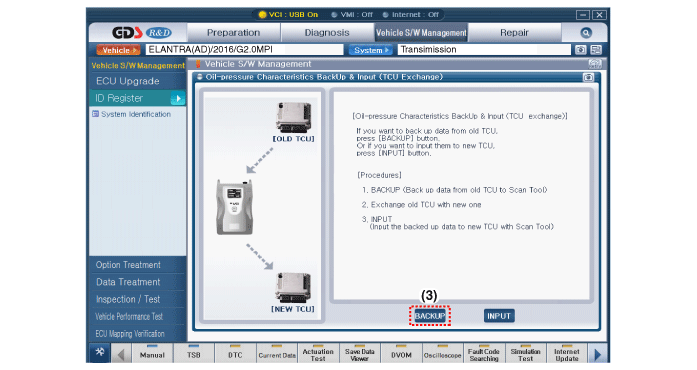

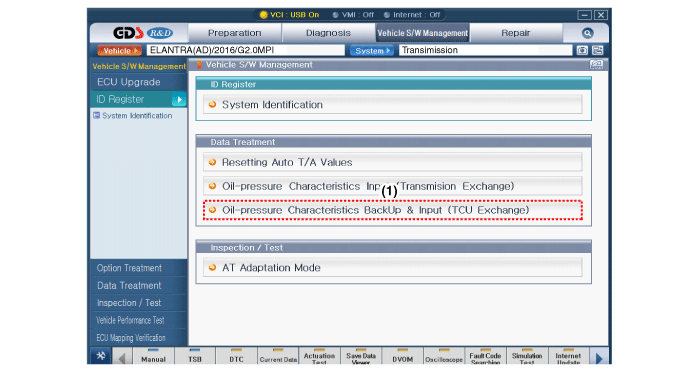

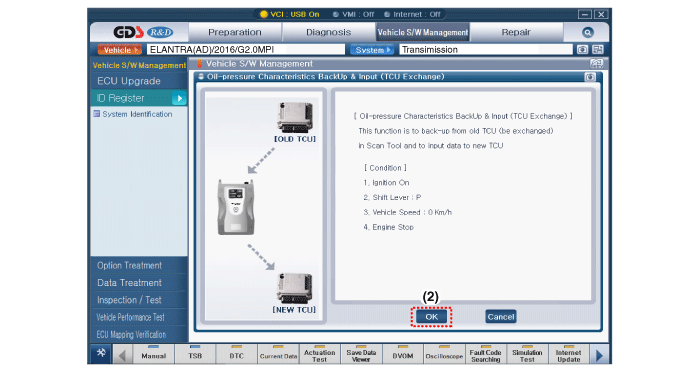

Сохранение характеристик давления масла (обмен TCM)
|
| 2. |
Выключите зажигание.
|
| 3. |
Отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 4. |
Снимите воздушный фильтр в сборе и воздуховод (см. Механическая система двигателя — «Воздушный фильтр»).
|
| 5. |
Отсоедините разъем TCM (А).
|
| 6. |
Снимите фиксирующий зажим (А) проводки.
|
| 7. |
Снимите TCM (B).
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
| 2. |

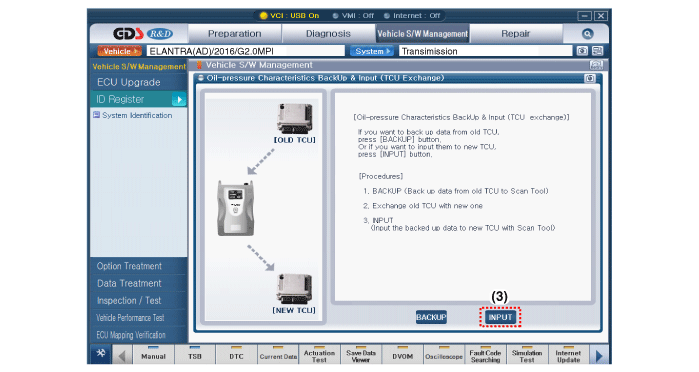

Ввод характеристик давления масла (обмен TCM)
|
| 3. |
Выполните процедуры, относящиеся к ECM, после замены TCM.
(См. Блок управления двигателем/топливная система — «Модуль управления двигателем»)
|
| 4. |
Выполните обучение TCM после замены коробки передач, чтобы предотвратить медленную реакцию коробки передач, рывки при ускорении и рывках при запуске.
(См. «Система управления автоматической коробкой передач — «Процедуры ремонта»)
|
