Hyundai Elantra: Система управления автоматической коробкой передач / Электромагнитный клапан управления сцеплением 35R (35R/C_VFS) Компоненты и расположение компонентов

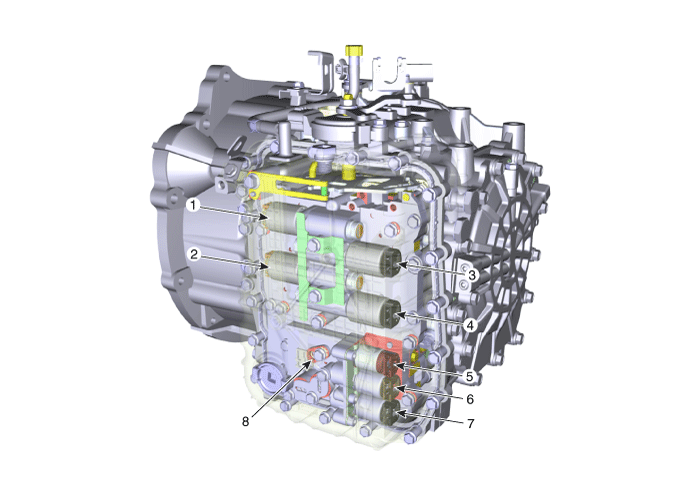

| Расположение компонентов |
|
1. 26 Электромагнитный клапан управления тормозом (26/B)
2. Электромагнитный клапан управления сцеплением 35R (35R/C) 3. Электромагнитный клапан управления тормозом понижающей передачи (UD/B) 4. Электромагнитный клапан управления муфтой повышающей передачи (OD/C) |
5. Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ)
6. Электромагнитный клапан управления гидротрансформатором (T/CON) 7. Электромагнитный клапан контроля давления в линии 8. Датчик температуры масла |
Электромагнитный клапан управления сцеплением 35R (35R/C_VFS) Технические характеристики
Технические характеристики
ShapeItems Спецификации Управляющий ток (напряжение) [мА] 0 ~ 1100 Давление подачи [кПа (кгс/см?, фунт/кв. дюйм)] 1569,06 (16, 227,57) Управляющее давление [кПа (кгс/см?, фунт/кв. дюйм)] 0 ...
Схемы электромагнитного клапана управления сцеплением 35R (35R/C_VFS)
Принципиальная электрическая схема
...
