Hyundai Elantra: Система управления автоматической коробкой передач / Процедуры ремонта электромагнитного клапана управления давлением в трубопроводе
| осмотр |
| 1. |
Выключите зажигание.
|
| 2. |
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
| 3. |
Отсоедините разъем электромагнитного клапана (А).
|
| 4. |
Измерьте сопротивление между сигнальной клеммой датчика и клеммой заземления датчика.
|
| 5. |
Убедитесь, что сопротивление находится в пределах спецификации.
|
| Замена |
При необходимости замените корпус клапана или электромагнитные клапаны,
требуется гидравлическая регулировка, заменить автоматическую коробку передач
сборка.
После замены автоматической коробки передач в сборе введите данные гидравлической калибровки TCM.
|
| 1. |

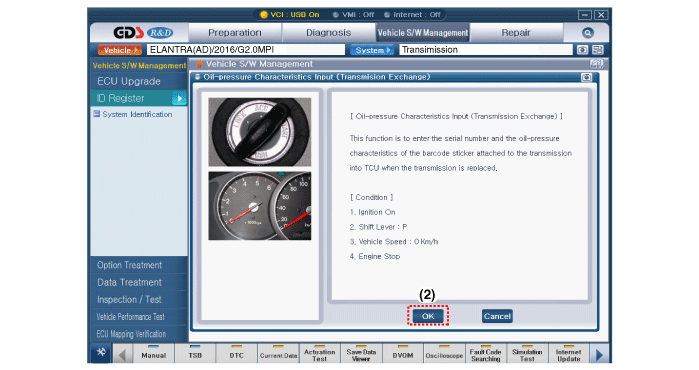

Выполните процедуру ввода характеристик давления масла.

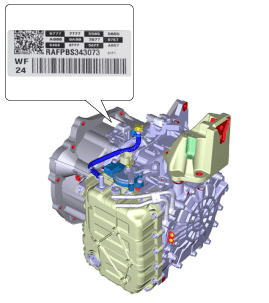

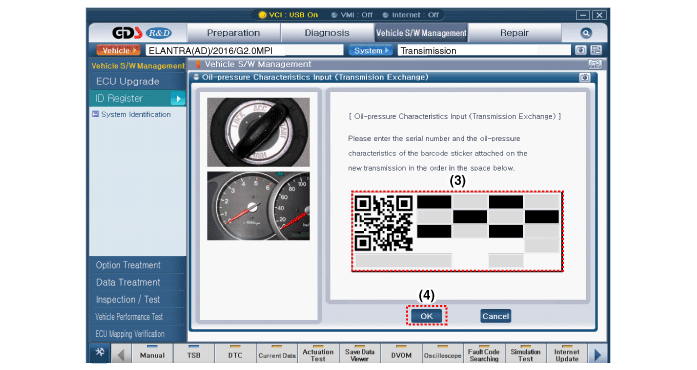

• Расположение характеристик давления масла (штрих-код)

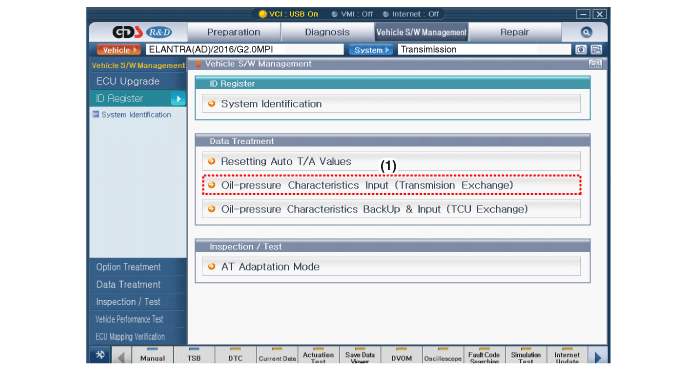

• Ввод характеристик давления масла
(передача обмена)
|
Принципиальные схемы электромагнитного клапана регулирования давления в линии
Принципиальная электрическая схема
...
Электромагнитный клапан управления сцеплением 35R (35R/C_VFS) Описание и работа
Описание
•
Электромагнитный клапан управления сцеплением 35R (35R/C) прикреплен к корпусу клапана.
•
Этот электромагнитный клапан с переменным усилием напрямую регулирует гидравлическое давление внутри муфты 35R ...
