Hyundai Elantra: схемы автоматической коробки передач / электромагнитного клапана SS-A (ON/OFF)

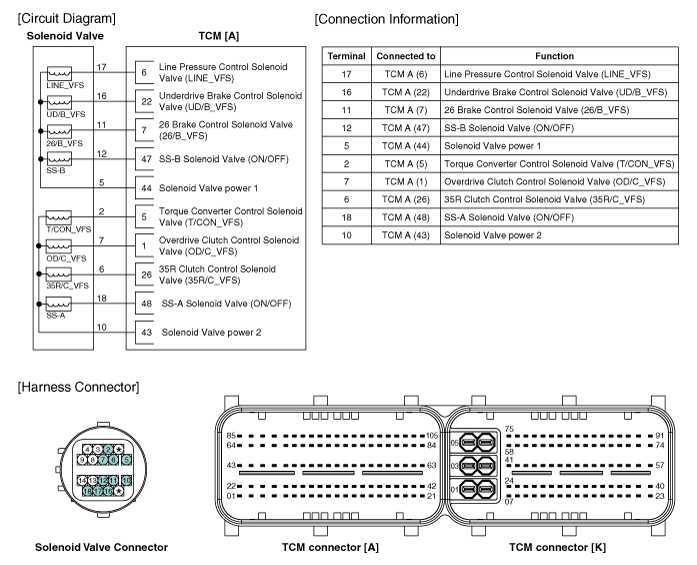

| Принципиальная электрическая схема |
Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ) Компоненты и расположение компонентов
Расположение компонентов
1. 26 Электромагнитный клапан управления тормозом (26/B)2. Электромагнитный клапан управления сцеплением 35R (35R/C)3. Электромагнитный клапан управления тормозом понижающей передачи (UD/B)4. Электромагнитный клапан управления муфтой повышающей передачи ...
Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ) Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
3.
Отсоедините разъем электромагнитного клапана (А).
4.
...
