Hyundai Elantra: Система управления автоматической коробкой передач / Электромагнитный клапан управления муфтой повышающей передачи (OD/C_VFS) Процедуры ремонта
| осмотр |
| 1. |
Выключите зажигание.
|
| 2. |
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
| 3. |
Отсоедините разъем электромагнитного клапана (А).
|
| 4. |
Измерьте сопротивление между сигнальной клеммой датчика и клеммой заземления датчика.
|
| 5. |
Убедитесь, что сопротивление находится в пределах спецификации.
|
| Замена |
При необходимости замените корпус клапана или электромагнитные клапаны,
требуется гидравлическая регулировка, заменить автоматическую коробку передач
сборка.
После замены автоматической коробки передач в сборе введите данные гидравлической калибровки TCM.
|
| 1. |

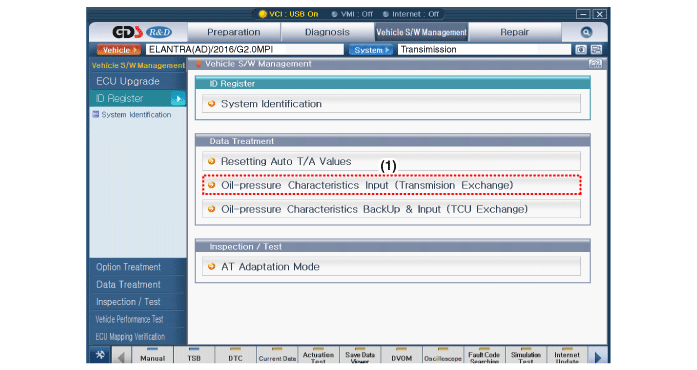

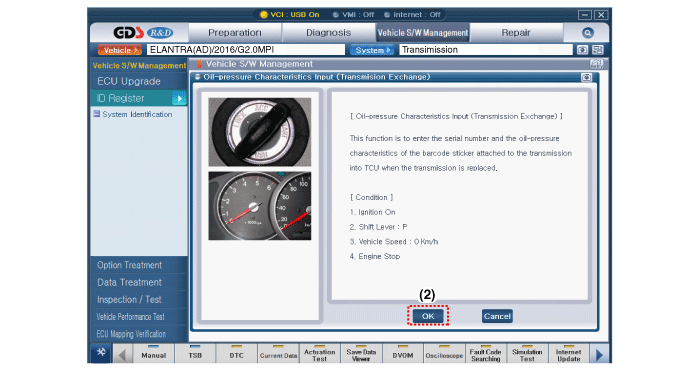

Выполните процедуру ввода характеристик давления масла.

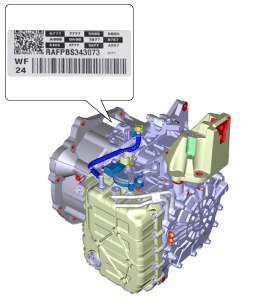

• Расположение характеристик давления масла (штрих-код)

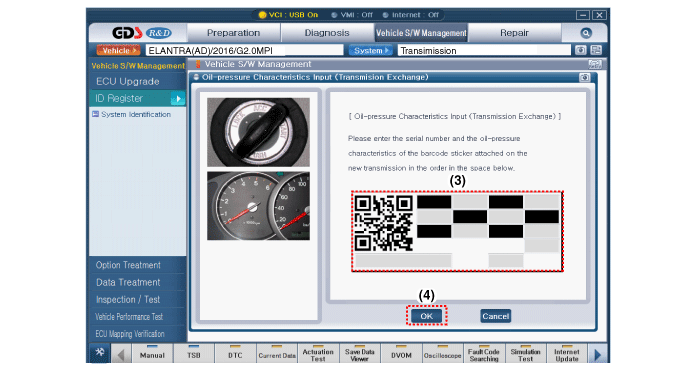

• Ввод характеристик давления масла
(передача обмена)
|
Принципиальные схемы электромагнитного клапана управления муфтой повышающей передачи (OD/C_VFS)
Принципиальная электрическая схема
...
Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ) Описание и работа
Описание
•
Электромагнитный клапан SS-A прикреплен к корпусу клапана и представляет собой двухпозиционный электромагнитный клапан, который используется для переключения передач.
•
Электромагнитный клапан SS-A (ВКЛ/ВЫКЛ) установлен на корпусе клапана. ...
