Hyundai Elantra: Схематические схемы системы управления автоматической коробкой передач / электромагнитного клапана управления муфтой повышающей передачи (OD/C_VFS)

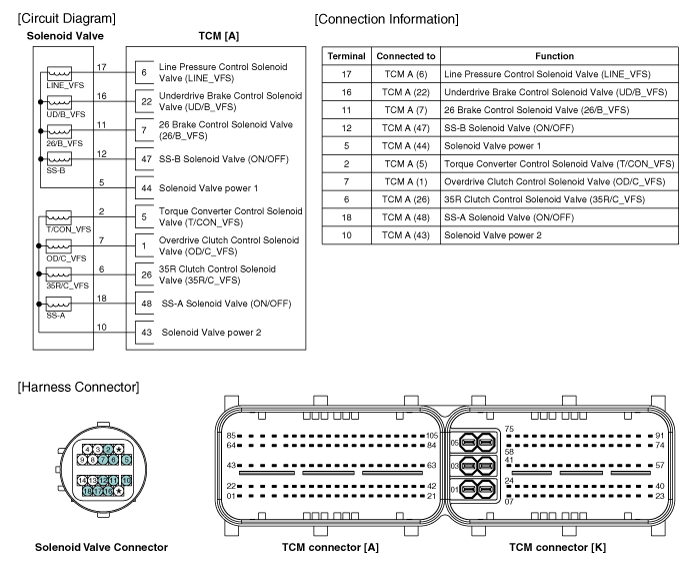

| Принципиальная электрическая схема |
Электромагнитный клапан управления муфтой повышающей передачи (OD/C_VFS) Компоненты и расположение компонентов
Расположение компонентов
1. 26 Электромагнитный клапан управления тормозом (26/B)2. Электромагнитный клапан управления сцеплением 35R (35R/C)3. Электромагнитный клапан управления тормозом понижающей передачи (UD/B)4. Электромагнитный клапан управления муфтой повышающей передачи ...
Электромагнитный клапан управления муфтой повышающей передачи (OD/C_VFS) Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
3.
Отсоедините разъем электромагнитного клапана (А).
4.
М...
