Hyundai Elantra: схематическая схема системы управления автоматической коробкой передач / входного датчика скорости
Hyundai Elantra AD (2016-2020) Руководство по ремонту
/
Автоматическая трансмиссия
/
Автоматическая система управления коробкой передач
/ Принципиальные схемы датчика входной скорости

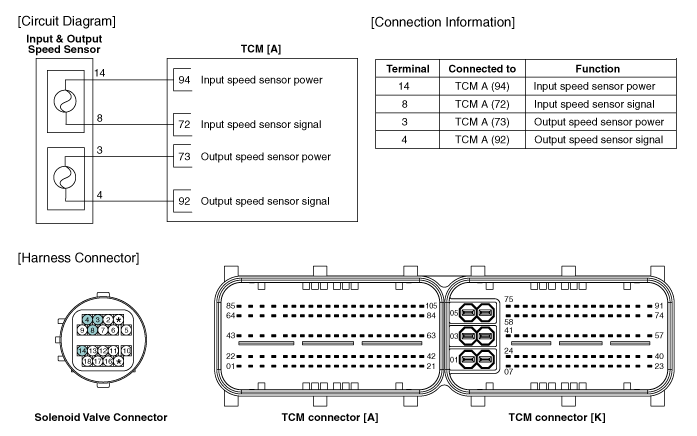

| Принципиальная электрическая схема |
Характеристики входного датчика скорости
Технические характеристики
? Тип: Датчик Холла
? Технические характеристики
ПунктыТехнические характеристикиРабочие условия [°C(°F)](-40 ~ 150) -40 ~ 302Выходное напряжение(В)Высокое1,18~1,68Низкое0,59~0,84
...
Процедуры ремонта входного датчика скорости
осмотр
1.
Используя GDS, проверьте формы входных/выходных сигналов датчика скорости.
А.
Выключите зажигание.
Б.
Подключите GDS к разъему канала передачи данных (DLC) на нижней аварийной панели.
С. ...
