Hyundai Elantra: схематические схемы системы управления двигателем / датчика положения акселератора (APS)

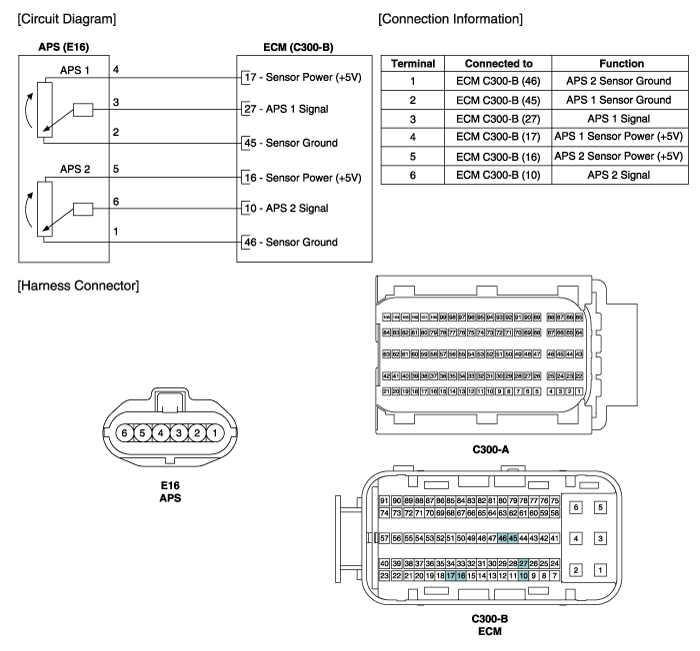

| Принципиальная электрическая схема |
Технические характеристики датчика положения акселератора (APS)
Спецификация
AcceleratorPositionВыходное напряжение (В)APS1APS2C.T0.7 ~ 0,80,325 ~ 0,425W.O.T3,98 ~ 4,221,93 ~ 2,17
...
Датчик положения акселератора (APS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Включите зажигание.
3.
Измерьте выходное напряжение APS 1 и 2 на C.T и W.O.T.
Спецификация: См...
