Hyundai Elantra: Система управления двигателем / привод с регулируемой нагрузкой (VCMA) Компоненты и расположение компонентов

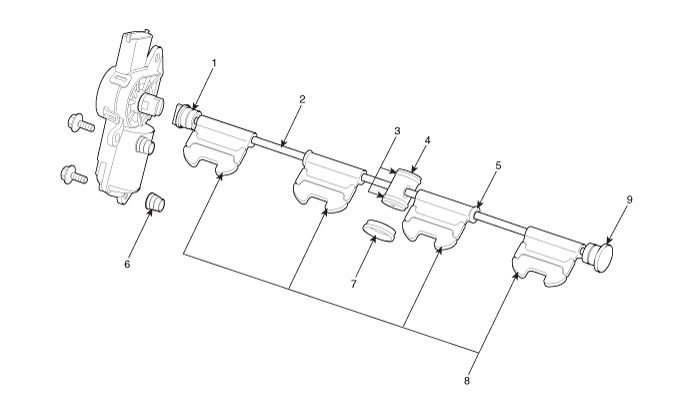

| Компоненты |
|
1. Муфта
2. Вал 3. Уплотнительное кольцо стабилизатора 4. Стабилизатор 5. Уплотнительное кольцо |
6. Вставьте гайку
7. Крышка стабилизатора 8. Клапан 9. Крышка отверстия |
Привод переменного заряда (VCMA) Описание и работа
Описание
Привод переменного заряда (VCMA) установлен на входе впускного коллектора.
Он состоит из двигателя постоянного тока, который приводит в действие клапан VCM, и датчика положения, который определяет ...
Технические характеристики привода с переменным зарядом (VCMA)
Спецификация
Мотор
ПозицияХарактеристикиСопротивление катушки (?)3,4 ~ 4,4 [20°C(68°F)]
Датчик положения
ПозицияХарактеристикиСопротивление катушки (кОм)3,44 ~ 5,16 [20°C(68°F)]
...
