Hyundai Elantra: Система управления двигателем / Расположение компонентов и компонентов
| Расположение компонентов |
|

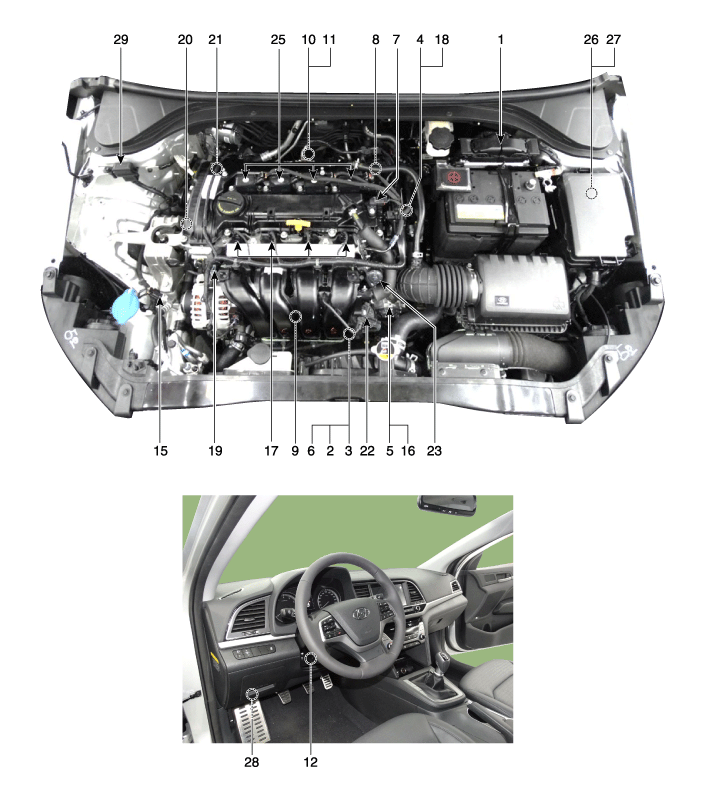

1. Модуль управления двигателем (ECM)

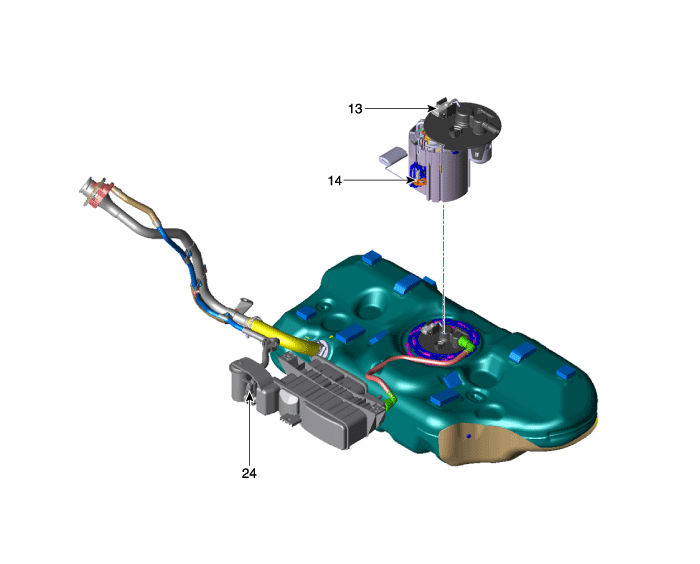

2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 9. Датчик детонации (КС) 10. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 12. Датчик положения акселератора (APS) 13. Датчик давления в топливном баке (FTPS) 14. Датчик уровня топлива (ДУТ) 15. Датчик давления кондиционера (APT) |
16. Двигатель ETC [интегрирован в модуль ETC]
17. Инжектор 18. Электромагнитный клапан управления продувкой (PCSV) 19. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] №1 20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] №2 21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 22. Электромагнитный клапан переменного впуска (VIS) 23. Привод переменного заряда (VCMA) 24. Клапан закрытия канистры (CCV) 25. Катушка зажигания 26. Главное реле 27. Реле топливного насоса 28. Разъем канала передачи данных (DLC) [16-контактный] 29. Универсальный контрольный разъем [20-контактный] |
|
1. Модуль управления двигателем (ECM)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
4. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
5. Датчик положения дроссельной заслонки (TPS)
16. Двигатель ЭТЦ |
|
|
|
|
6. Датчик положения коленчатого вала (CKPS)
|
7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] |
|
|
|
|
9. Датчик детонации (КС)
|
10. Датчик кислорода с подогревом (HO2S) [Bank1/Sensor1]
|
|
|
|
|
11. Датчик кислорода с подогревом (HO2S) [Bank1/Sensor2]
|
12. Датчик положения акселератора (APS)
|
|
|
|
|
13. Датчик давления в топливном баке (FTPS)
|
14. Датчик уровня топлива (ДУТ)
|
|
|
|
|
15. Датчик давления кондиционера (APT)
|
17. Инжектор
25. Катушка зажигания |
|
|
|
|
18. Электромагнитный клапан управления продувкой (PCSV)
|
19. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] №1
|
|
|
|
|
20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] №2
|
21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
|
|
|
|
22. Электромагнитный клапан переменного впуска (VIS)
|
23. Привод переменного заряда (VCMA)
|
|
|
|
|
24. Клапан закрытия канистры (CCV)
|
26. Главное реле
27. Реле топливного насоса |
|
|
|
|
28. Разъем канала передачи данных (DLC) [16-контактный]
|
29. Универсальный контрольный разъем [20-контактный]
|
|
|
|
