Hyundai Elantra: система управления двигателем / ETC (электронная система управления дроссельной заслонкой), описание и работа

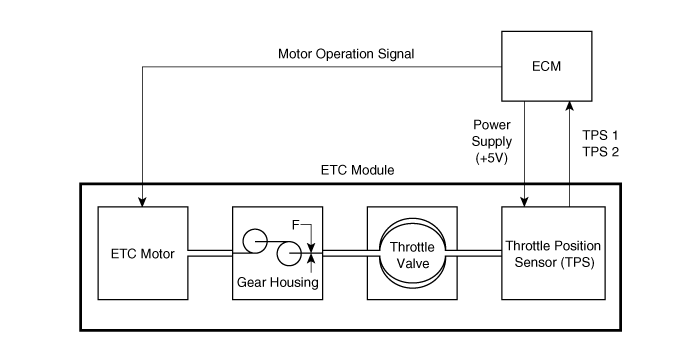

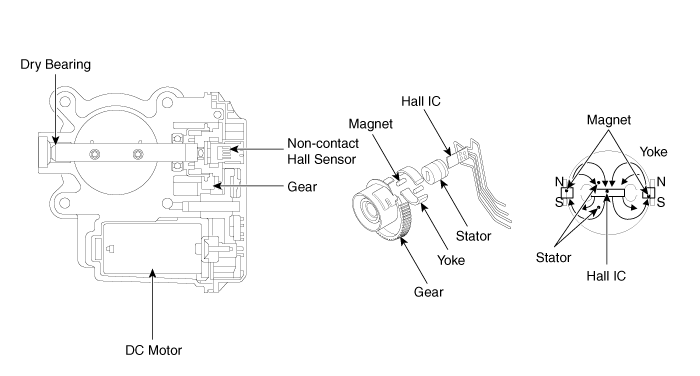

Электронная система управления дроссельной заслонкой (ETC) состоит из корпус дроссельной заслонки со встроенным двигателем управления и положением дроссельной заслонки датчик (TPS). Вместо традиционного троса дроссельной заслонки используется акселератор. Датчик положения (APS) используется для приема данных от водителя. ЭБУ использует Сигнал APS для расчета целевого угла дроссельной заслонки; положение Затем дроссельная заслонка регулируется с помощью управления ECM двигателя ETC. ТПС сигнал используется для обеспечения обратной связи относительно положения дроссельной заслонки на ЕСМ. С помощью ETC возможен точный контроль положения дроссельной заслонки; в необходимость во внешних модулях / кабелях круиз-контроля устранена.

Модуль управления двигателем (ECM) Процедуры ремонта

Удаление     • При замене ECM на автомобиле, оснащенном иммобилайзером, необходимо выполнить процедуру, описанную ниже. [В случае установки бывшего в употреблении ECM] 1) Выполнить "ECM Neu...

Устранение неполадок системы ETC (электронного управления дроссельной заслонкой)

Отказоустойчивый режим ПозицияFail-SafeETC MotorДроссельный клапан застрял на 7°TPНеисправность STPS 1Заменить на TPS 2Неисправность TPS 2Заменить на TPS 1Неисправность TPS 1,2Дроссельный клапан застрял на 7°APS Ошибка 1Заменить ...
