Hyundai Elantra: схематические схемы системы управления двигателем / датчика положения коленчатого вала (CKPS)

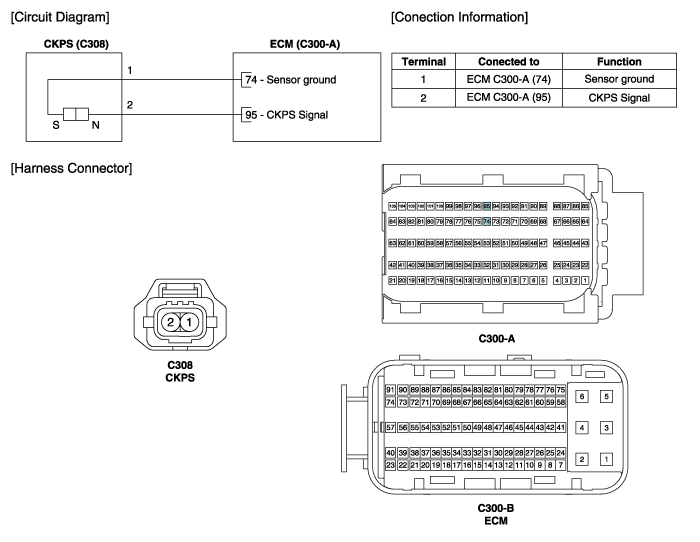

| Принципиальная электрическая схема |
Датчик положения коленчатого вала (CKPS) Процедуры ремонта
осмотр
1.
Проверьте форму сигнала CKPS и CMPS с помощью диагностического прибора.
Спецификация: См. «Форму волны»
Удаление
1.
Выключите зажигание и отсоедините минусовую клемму аккумулятора...
