Hyundai Elantra: схематические схемы системы управления двигателем / модуля управления двигателем (ECM)

Клемма ECM и входной/выходной сигнал
Соединитель жгута

Функция терминала ЕСМ

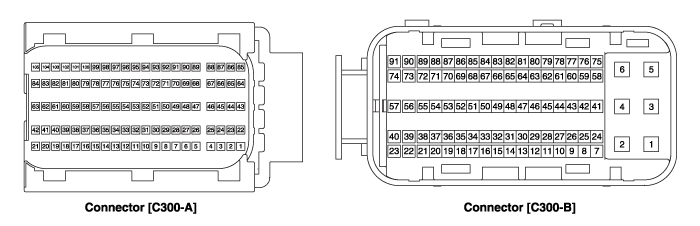

Соединитель [C300-A]
Пин №
Описание
Подключен к
1
-

2
ETC Motor [+] управляющий выход
ЭТК Мотор
3
-

4
Выход управления двигателем [-]
Привод переменного заряда (VCMA)
5
-

6
-

7
-

8
-

9
-

10
Вход сигнала выключателя сцепления [M/T]
Переключатель сцепления
11
-

12
-

13
-

14
-

15
Масса датчика
Датчик температуры охлаждающей жидкости двигателя (ECTS)
16
Вход сигнала датчика температуры охлаждающей жидкости двигателя (ECTS)
Датчик температуры охлаждающей жидкости двигателя (ECTS)
17
Вход сигнала датчика положения дроссельной заслонки (TPS) 2
Датчик положения дроссельной заслонки (TPS) 2
18
-

19
-

20
-

21
Питание датчика (+5В)
Датчик абсолютного давления во впускном коллекторе (MAPS)
Датчик положения распределительного вала (CMPS) [ряд 1/впускной]
22
-

23
ETC Motor [-] управляющий выход
ЭТК Мотор
24
-

25
Выход управления двигателем [+]
Привод переменного заряда (VCMA)
26
-

27
-

28
-

29
-

30
-

31
Вход сигнала электрической нагрузки
Генератор
32
-

33
-

34
-

35
-

36
-

37
Масса датчика
Датчик положения дроссельной заслонки (TPS) 1,2
38
Датчик положения дроссельной заслонки (TPS) 1 сигнальный вход
Датчик положения дроссельной заслонки (TPS) 1
39
-

40
Выход управления ШИМ генератора
Генератор
41
-

42
Питание датчика (+5В)
Датчик положения дроссельной заслонки (TPS) 1,2
43
-

44
-

45
-

46
-

47
-

48
-

49
-

50
-

51
-

52
-

53
-

54
Земля обратной связи VCMA
Привод переменного заряда (VCMA)
55
-

56
Масса датчика
Датчик положения распределительного вала (CMPS) [ряд 1/выпуск]
57
-

58
-

59
-

60
-

61
Масса датчика
Датчик абсолютного давления во впускном коллекторе (MAPS)
62
Вход сигнала датчика абсолютного давления в коллекторе (MAPS)
Датчик абсолютного давления во впускном коллекторе (MAPS)
63
Питание датчика (+5В)
Датчик положения распределительного вала (CMPS) [ряд 1/выпуск]
Привод переменного заряда (VCMA)
65
-

66
-

67
-

68
-

69
-

70
-

71
-

72
-

73
-

74
Масса датчика
Датчик положения коленчатого вала (CKPS)
75
-

76
Вход сигнала обратной связи VCMA
Привод переменного заряда (VCMA)
77
Вход сигнала датчика положения распределительного вала (CMPS) [ряд 1/выпуск]
Датчик положения распределительного вала (CMPS) [ряд 1/выпуск]
78
Масса датчика
Датчик положения распределительного вала (CMPS) [ряд 1/впускной]
79
-

80
-

81
-

82
-

83
VG (виртуальная земля)
Датчик кислорода с подогревом [ряд 1/датчик 1]
84
VRC (текущая регулировка)
Датчик кислорода с подогревом [ряд 1/датчик 1]
85
-

86
-

87
-

88
-

89
-

90
-

91
-

92
-

93
-

94
-

95
Вход сигнала датчика положения коленчатого вала (CKPS)
Датчик положения коленчатого вала (CKPS)
96
-

97
-

98
Вход сигнала датчика положения распределительного вала (CMPS) [ряд 1/впуск]
Датчик положения распределительного вала (CMPS) [ряд 1/впускной]
99
Масса датчика
Датчик детонации (КС)
100
Вход сигнала датчика детонации (KS)
Датчик детонации (КС)
101
Вход сигнала датчика температуры впускного воздуха (IATS)
Датчик температуры впускного воздуха (IATS)
102
-

103
-

104
VN (напряжение элемента NERNST)
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
105
VIP (текущий насос)
Датчик кислорода с подогревом [ряд 1/датчик 1]

Соединитель [C300-B]
Пин №
Описание
Подключен к
1
Силовая земля
Заземление
2
Силовая земля
Заземление
3
Мощность батареи (В+)
Главное реле
4
Силовая земля
Заземление
5
Мощность батареи (В+)
Главное реле
6
Мощность батареи (В+)
Главное реле
7
-

8
FLEX-RAY (высокий)
Другой модуль управления, разъем канала передачи данных (DLC)
9
-

10
Вход сигнала датчика положения акселератора (APS) 2
Датчик положения акселератора (APS) 2
11
Вход сигнала датчика давления кондиционера (APT)
Датчик давления кондиционера (APT)
12
-

13
-

14
Питание датчика (+5В)
Датчик давления кондиционера (APT)
Датчик давления в топливном баке (FTPS)
15
-

16
Питание датчика (+5В)
Датчик положения акселератора (APS) 2
17
Питание датчика (+5В)
Датчик положения акселератора (APS) 1
18
Выход управления главным реле
Главное реле
19
Выход управления реле топливного насоса
Реле топливного насоса
20
-

21
-

22
Выход управления форсункой (цилиндр №2)
Инжектор (цилиндр №2)
23
Выход управления форсункой (цилиндр №3)
Инжектор (цилиндр №3)
24
-

25
FLEX-RAY (низкий)
Другой модуль управления, разъем канала передачи данных (DLC)
26
Вход электрического сигнала [Вентилятор Макс. Выключатель]
Модуль управления отопителем и кондиционером
27
Датчик положения акселератора (APS) 1 вход сигнала
Датчик положения акселератора (APS) 1
28
Масса датчика
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
29
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2] входной сигнал
Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
30
Вход сигнала датчика давления в топливном баке
Датчик давления в топливном баке (FTPS)
31
-

32
-

33
-

34
Выход управления реле запуска двигателя
Реле запуска двигателя
35
Выход управления клапаном CVVT Oil Control (OCV) [ряд 1/выпуск]
Клапан управления маслом CVVT (OCV) [ряд 1/выпуск]
36
Клапан CVVT Oil Control (OCV) [ряд 1/впуск] №1 управляющий выход
Клапан управления маслом CVVT (OCV) [ряд 1/впуск] №1
37
-

38
Выход управления реле кондиционера
Реле кондиционера
39
Выход управления форсункой (цилиндр №4)
Инжектор (цилиндр №3)
40
Выход управления катушкой зажигания (цилиндр №2)
Катушка зажигания (цилиндр №2) [без иммобилайзера]
Выход управления катушкой зажигания (цилиндр №3)
Катушка зажигания (цилиндр №3) [тип иммобилайзера]
41
Мощность батареи (В+)
Выключатель зажигания
42
-

43
-

44
-

45
Масса датчика
Датчик положения акселератора (APS) 1
Компоненты и расположение компонентов
Расположение компонентов 1. Модуль управления двигателем (ECM)2. Датчик абсолютного давления во впускном коллекторе (MAPS)3. Датчик температуры впускного воздуха (IATS)4. Датчик температуры охлаждающей жидкости двигателя (ECTS)5. Положение дроссельной заслонки ...
Модуль управления двигателем (ECM) Процедуры ремонта
Удаление     • При замене ECM на автомобиле, оснащенном иммобилайзером, необходимо выполнить процедуру, описанную ниже. [В случае установки бывшего в употреблении ECM] 1) Выполнить "ECM Neu...
