Hyundai Elantra: Схема системы управления двигателем / форсунки

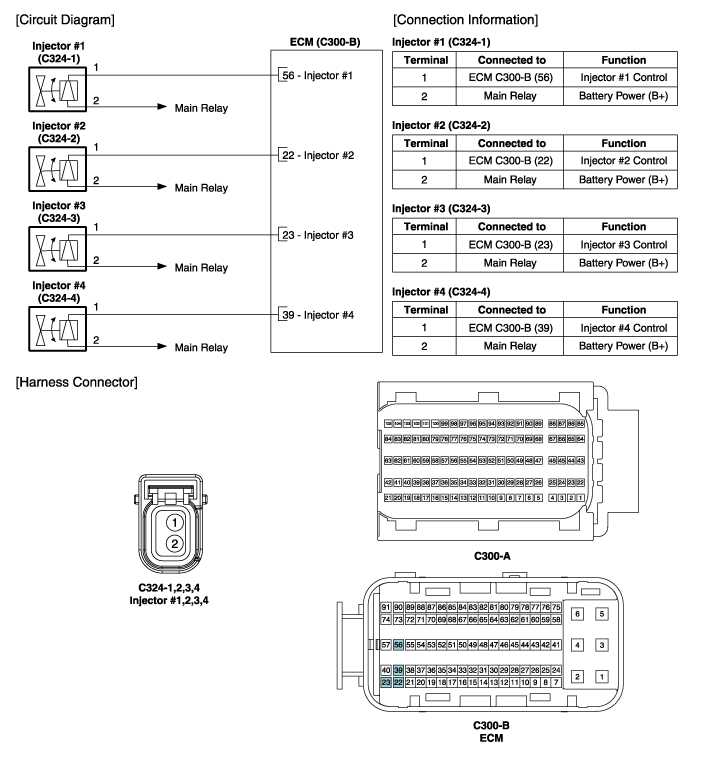

| Принципиальная электрическая схема |
Технические характеристики инжектора
Спецификация
ПозицияХарактеристикиСопротивление катушки (?)13,8 ~ 15,2 [20°C(68°F)]
...
Процедуры ремонта инжектора
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем форсунки.
3.
Измерьте сопротивление между клеммами 1 и 2 форсунки.
4.
Убедитесь, что сопротивление находится в пределах t ...
