Hyundai Elantra: схематические схемы системы управления двигателем / датчика абсолютного давления во впускном коллекторе (MAPS)

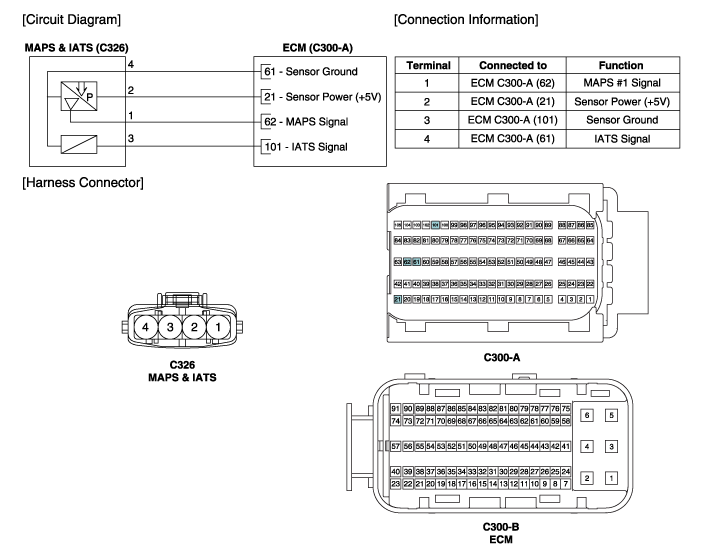

| Принципиальная электрическая схема |
Технические характеристики датчика абсолютного давления в коллекторе (MAPS)
Спецификация
Давление [кПа (кгс/см?, psi)] Выходное напряжение (В) 20,0 (0,20, 2,9) 0,7946,7 (0,47, 6,77) 1,84101,3 (1,03, 14,7) 4,0
...
Датчик абсолютного давления во впускном коллекторе (MAPS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Измерьте выходное напряжение MAPS на холостом ходу и IG ON.
СостояниеВыходное напряжение (В)IG ON3.9 ~ 4.1Idle0.8 ~ 1.6
Ремо ...
