Расположение компонентов

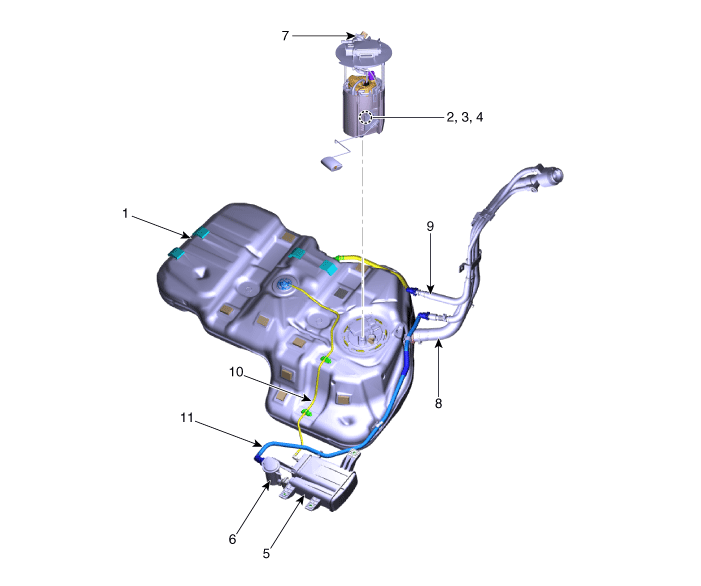

Топливный бак и заливная горловина в сборе

Hyundai Palisade. Components and components location

1. Топливный бак
2. Топливный насос
3. Топливный фильтр
4. Регулятор давления топлива
5. Канистра
6. Воздушный фильтр топливного бака

7. Датчик давления топлива
8. Топливный шланг
9. Выравнивающий шланг
10. Вентиляционный шланг
11. Паровая трубка

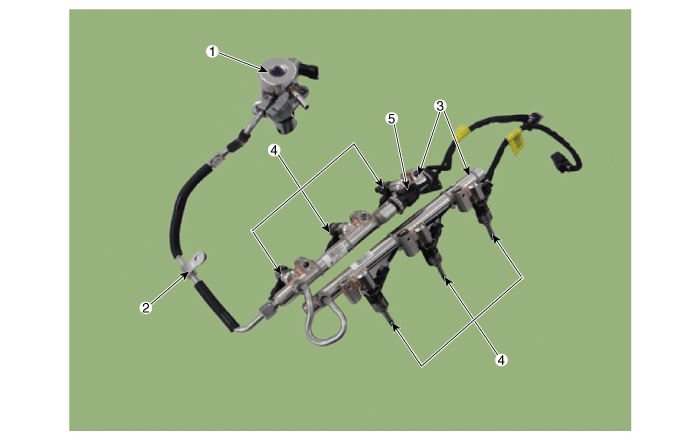

Топливопровод высокого давления

Hyundai Palisade. Components and components location

1. Топливный насос высокого давления
2. Топливная труба высокого давления
3. Напорная труба

4. Инжектор
5. Датчик давления в рампе (RPS)

•	В случае снятия топливного насоса высокого давления, топливная трубка, нагнетательная трубка и форсунка могут быть травмированы. из-за утечки топлива под высоким давлением. Так что не делай ничего ремонтные работы сразу после остановки двигателя.
