Hyundai Palisade: система подачи топлива / топливный насос высокого давления
Процедуры ремонта
|
1.
|
Сбросьте остаточное давление в топливопроводе.
(См. Система подачи топлива — «Сбросьте остаточное давление в
Линия")
|
|
2.
|
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
3.
|

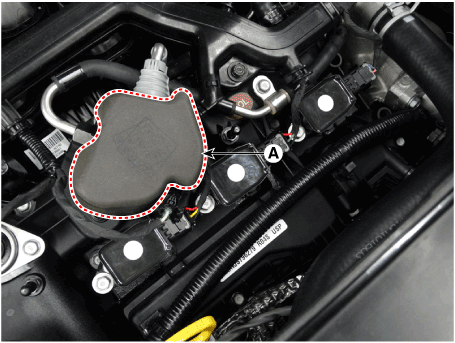

Снимите пену топливного насоса высокого давления (А).
|
|
4.
|

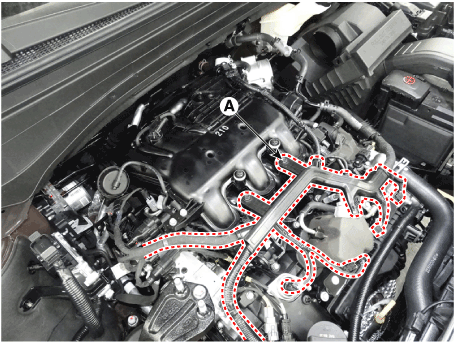

Снимите жгут проводов управления (А).
|
|
5.
|

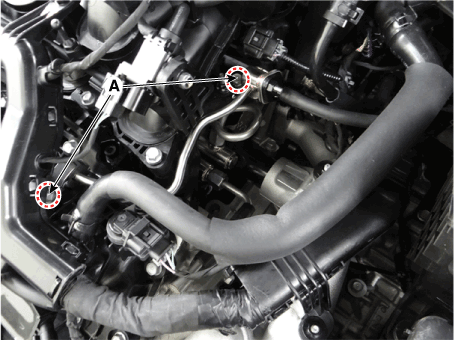

Снимите болты крепления топливопровода (А).
|
|
6.
|

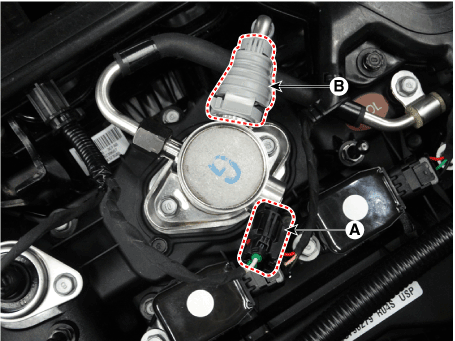

Отсоедините разъем клапана управления подачей топлива высокого давления (А) и
быстроразъемный соединитель трубки подачи топлива под давлением (B).
|
|
7.
|
Снимите топливную трубку высокого давления.
(См. Система подачи топлива — «Топливопровод»)
|
|
8.
|

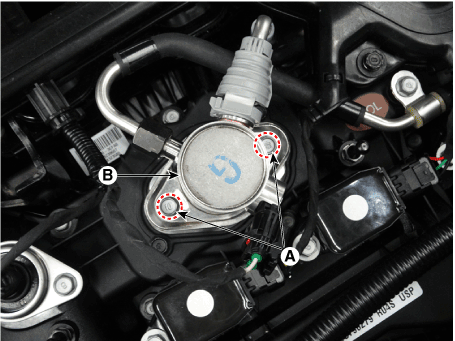

Снимите крепежные болты (А), а затем снимите топливный бак высокого давления.
насос (B) от головки цилиндров в сборе.
|
Болт крепления топливного насоса высокого давления:
12,8–14,7 Н·м (1,3–1,5 кгс·м, 9,4–10,9 фунт-фут)
|
|
•
|
Откручиваем по очереди два болта небольшими шагами (0,5 оборота).
Когда один из двух болтов полностью выкручен при
другой болт еще цел, поверхность корпуса
головка блока цилиндров может быть сломана из-за напряжения насоса
весна.
|
|
|
|
•
|

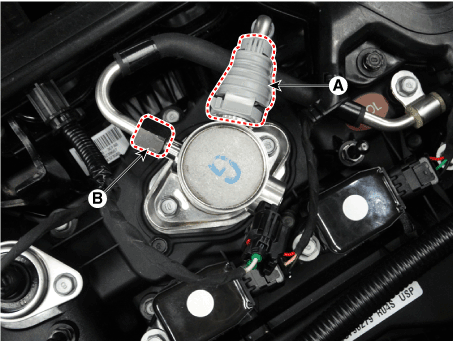

Убедитесь, что быстроразъемный соединитель топливного шланга низкого давления (A)
полностью соединен с топливным насосом высокого давления
звук блокировки.
|
|
•
|
Дважды проверьте полное соединение топливной системы низкого давления.
шланг к топливному насосу высокого давления, потянув за него после подсоединения.
|
|
•
|
Обязательно установите топливную трубку высокого давления (B) в соответствии с указанным
крутящие моменты.
|
|
•
|
Поскольку утечка топлива может привести к возгоранию, тщательно осмотрите утечку.
всех деталей топливопровода при запуске двигателя.
|
|
|
•
|
Перед установкой топливного насоса высокого давления установите
роликовый толкатель в крайнее нижнее положение, вращая коленчатый вал.
В противном случае установочные болты могут быть сломаны из-за натяжения.
пружины насоса.
|
|
•
|
Не используйте болты повторно.
|
|
•
|
Не используйте повторно топливопровод высокого давления.
|
|
•
|
При затяжке установочных болтов высокого давления
топливный насос, предварительно затяните их вручную, а затем
оборотов до указанного крутящего момента небольшими шагами (0,5 оборота).
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Сначала закрепите крепления на месте, предварительно затянув их
рука. Затем затяните их до указанного крутящего момента, используя крутящий момент
гаечный ключ.
Болты или гайки затянуты не по прямой линии с соответствующими
отверстия под болты или фитинги могут вызвать утечку топлива из-за поломки
потоки.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти при падении компонента.
В этом случае используйте его после проверки.
|
|
|
•
|

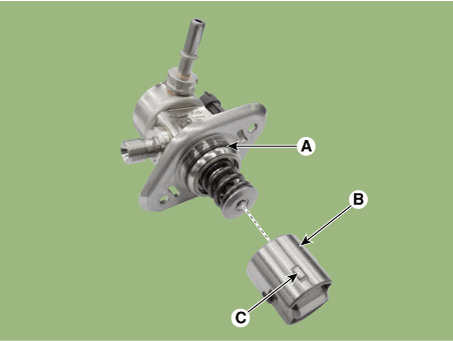

Нанесите моторное масло на уплотнительное кольцо (A) топливного бака высокого давления.
насос, роликовый толкатель (B) и выступ (C). Также применить
моторное масло в канавку на месте выступа
(С) установлен.
|
|
|
•
|
Используйте специальный сервисный инструмент [SST No.: OK353-F6100] для установки
топливный насос высокого давления.
|
|
|
1.
|
Установите в порядке, обратном снятию.
|
