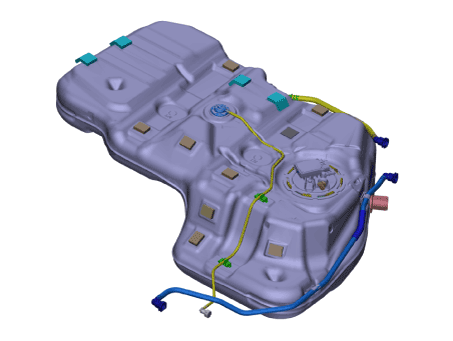

Топливный бак

Процедуры ремонта

Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем. (пол под крышкой, топливный фильтр, топливный бак и канистра) при подъем автомобиля с помощью подъемника. (См. раздел «Общая информация» — «Точки подъема и опоры»)

Удаление

1. 1
   Сбросьте остаточное давление в топливопроводе. (См. Система подачи топлива — «Сбросьте остаточное давление в Линия")
2. 2

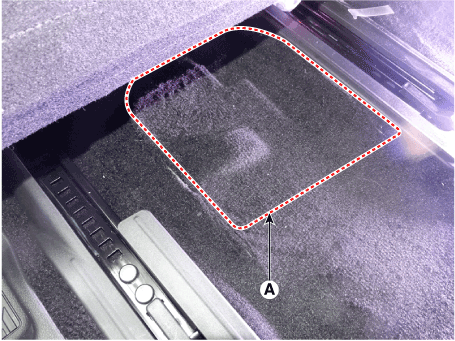

   Снимите сервисную крышку напольного коврика (А).



3. 3

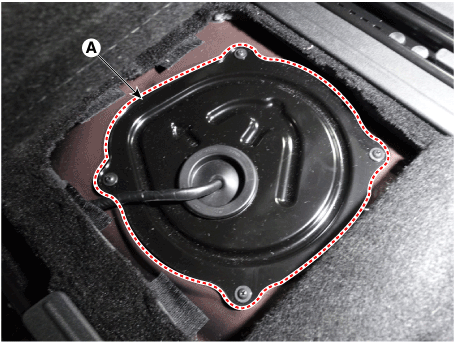

   Снимите сервисную крышку топливного насоса (А) после ослабления крепления. винты.



4. 4

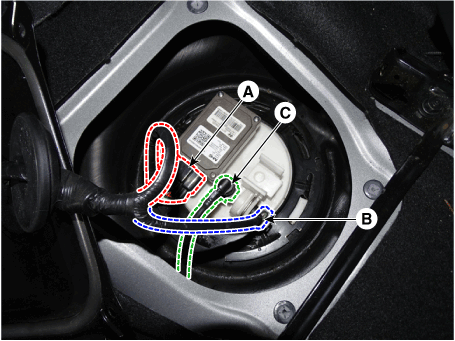

   Отсоедините разъем (А) модуля управления топливным насосом и датчик давления топлива. разъем датчика (В).
5. 5
   Отсоедините быстроразъемный соединитель трубки подачи топлива (С).



6. 6
   Поднимите автомобиль.
7. 7
   Снимите узел карданного вала [4WD]. (См. Приводной вал и ось — «Карданный вал в сборе»)
8. 8
   Снимите муфту в сборе. [4WD] (См. Система полного привода (4WD) — «Муфта в сборе»)
9. 9
   Снимите глушитель в сборе. (См. Механическая система двигателя — «Глушитель»)
10. 10

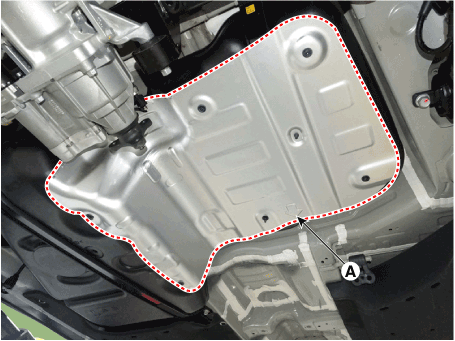

    Снимите защиту топливного бака (А) после ослабления крепежных винтов.



11. 11

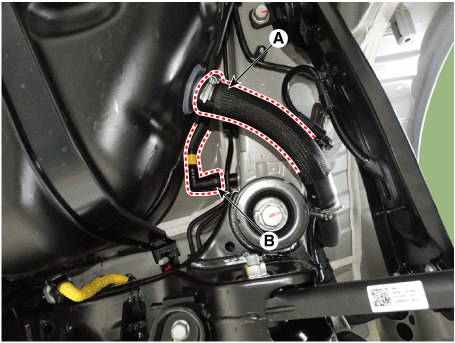

    Отсоедините шланг топливного бака (А).
12. 12
    Отсоедините выравнивающий шланг (В).



13. 13

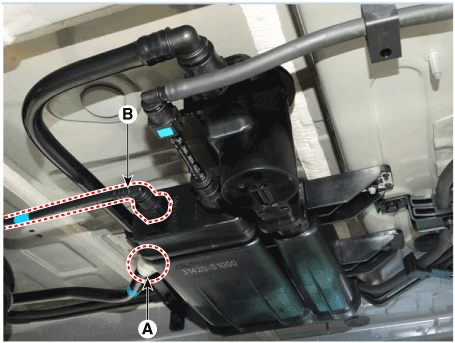

    быстроразъемное соединение вентиляционного шланга (A).
14. 14
    Отсоедините быстроразъемный соединитель парового шланга (В).



15. 15

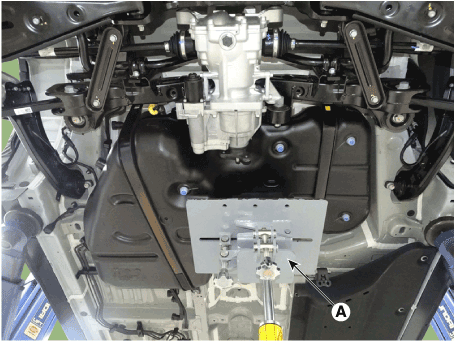

    Подоприте топливный бак домкратом (А).



16. 16

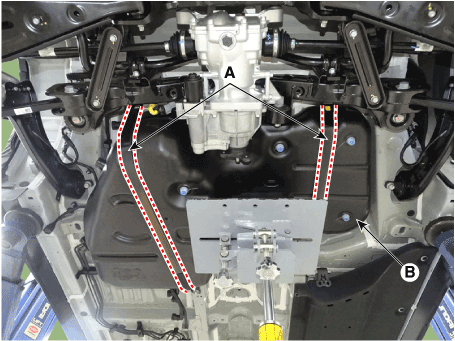

    Снимите хомут топливного бака (А) после удаления установочных болтов. Затем снимите топливный бак (B).





Монтаж

1. Установите в порядке, обратном снятию. Гайка крепления ленты топливного бака: 39,2–54 Н·м
