Hyundai Palisade: система подачи топлива / трубка подачи

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Управление двигателем/топливная система / Система подачи топлива / Напорная труба

Процедуры ремонта

Удаление

•	При снятии топливного насоса высокого давления топливо высокого давления трубопровод, нагнетательный трубопровод и инжектор, утечка может привести к травме топлива под высоким давлением. По этой причине не пытайтесь ремонтировать сразу после остановки двигателя.

1.	Сбросьте остаточное давление в топливопроводе. (См. Система подачи топлива — «Сбросьте остаточное давление в Линия")

2.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

3.	Снимите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

4.	Снимите расширительный бачок. (См. Механическая система двигателя — «Расширительный бак»)

5.	Снимите впускной коллектор. (См. Механическая система двигателя — «Впускной коллектор»)

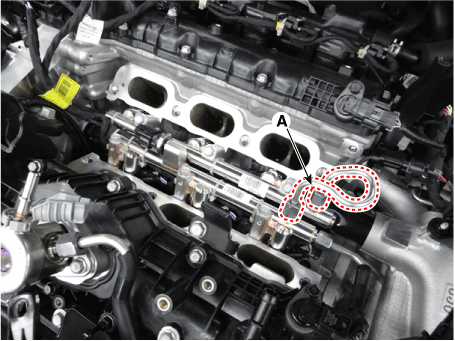

Снимите переходную топливную трубку (А).

Перекрестная гайка фланца топливопровода высокого давления:

29,4–35,3 Н·м (3,0–3,6 кгс·м, 21,7–26,0 фунт-фут)

Hyundai Palisade. Repair procedures

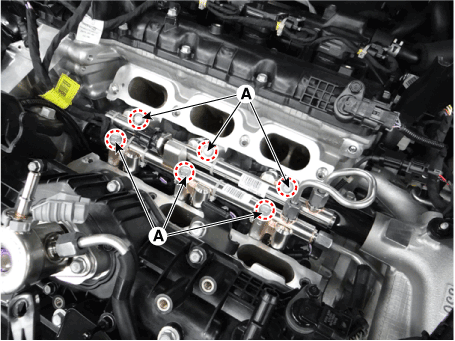

Снимите крепежные болты (А), затем снимите напорную трубу и инжектор. сборка от двигателя.

Болт крепления узла нагнетательной трубы:

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

Hyundai Palisade. Repair procedures

Монтаж

•	Не используйте повторно фиксатор форсунки.

•	Установите компонент с указанным крутящим моментом.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

•	Нанесите моторное масло на уплотнительное кольцо форсунки.

•	Не используйте повторно уплотнительное кольцо форсунки.

•	Не используйте болты повторно.

•	Вставляя инжектор, будьте осторожны, чтобы не повредить инжектор. кончик.

•	Используйте специальный сервисный инструмент [SST No.: OK353-F6100] для установки топливная трубка высокого давления и переходная трубка.

1.	Установите в порядке, обратном снятию.
