Двигатель топливного насоса

Процедуры ремонта

Удаление

1. 1
   Снимите топливный насос. (См. Система подачи топлива — «Топливный насос»)
2. 2

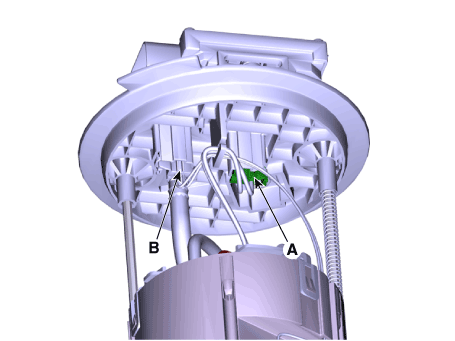

   Отсоедините разъем проводки электронасоса (А) и датчик уровня топлива. соединитель (В).



3. 3

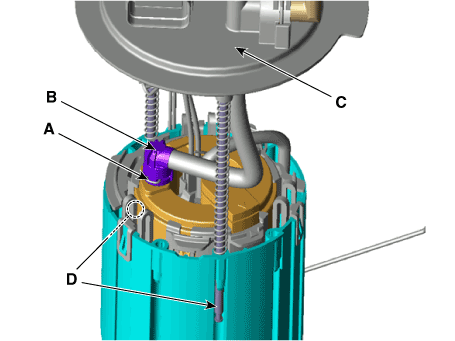

   Снимите фиксирующий зажим (А), а затем отсоедините трубку подачи (В).
4. 4
   Снимите головку в сборе (C) после того, как освободите фиксирующий зажим подушки. (Д).



5. 5

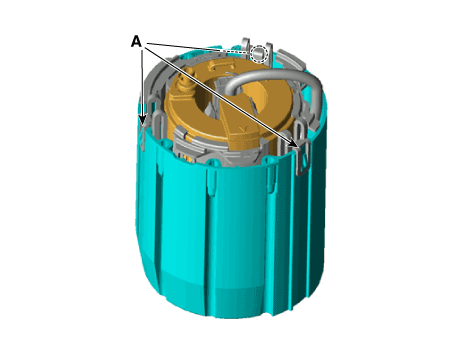

   Снимите чашку резервуара, отпустив фиксирующий крючок (А).



6. 6

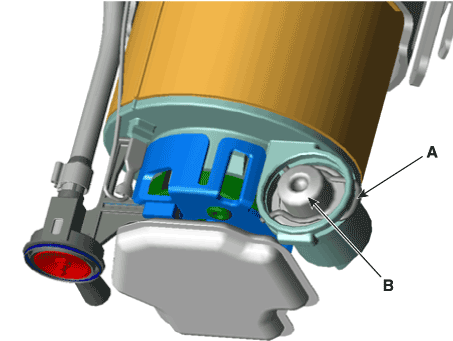

   Снимите фиксирующую скобу регулятора давления топлива (А).
7. 7
   Снимите регулятор давления топлива (В) с топливного фильтра.



8. 8

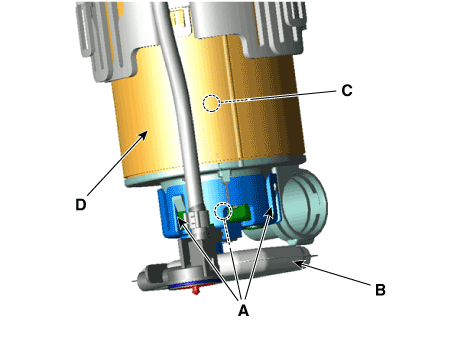

   Снимите предварительный фильтр (B), освободив фиксирующие крючки (A).
9. 9

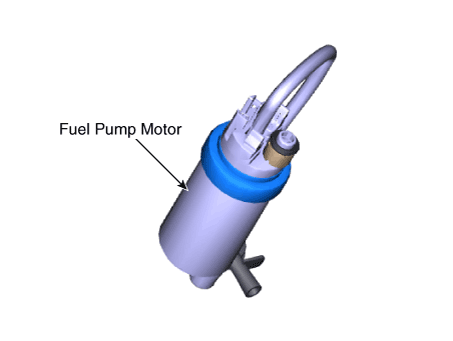

   Снимите двигатель топливного насоса (C) с топливного фильтра (D), потянув за него. в направлении вниз.





Монтаж

1. Установите в порядке, обратном снятию.
