Топливный насос

Процедуры ремонта

осмотр

1. 1
   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2. 2
   Снимите топливный насос в сборе.
3. 3
   Проверить работу двигателя, подключив разъем топливного насоса (А) питания (№1) и грунт (№6).

   Пин №	Описание
   1	Масса датчика топлива
   2	Вход сигнала датчика давления топлива (FPS)
   3	Датчик давления топлива (FPS) масса (-)
   4	Земля
   5	МОЖЕТ [Низкий]
   6	Сигнал датчика топлива
   7	-
   8	Питание датчика давления топлива (FPS) (+5В)
   9	МОЖЕТ [высокий]
   10	Мощность батареи (В+)

4. 4
   Также проверьте плавность изменения сопротивления при перемещении поплавка. от «Е» до «Ф».

   Позиция	Сопротивление (Ом)	Емкость (л)
   Е	198 - 205	5
   1/2	146,9 ~ 150,9	35,5
   Ф	7 - 9	69,6

Удаление

1. 1
   Сбросьте остаточное давление в топливопроводе. (См. Система подачи топлива — «Сбросьте остаточное давление в Линия")
2. 2

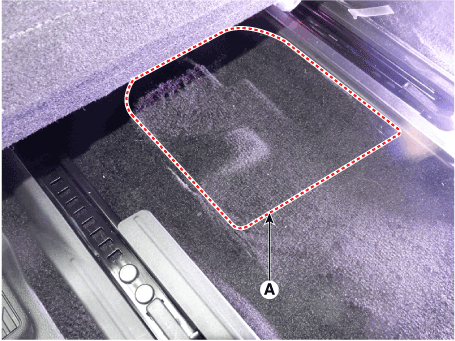

   Снимите сервисную крышку напольного коврика (А).



3. 3

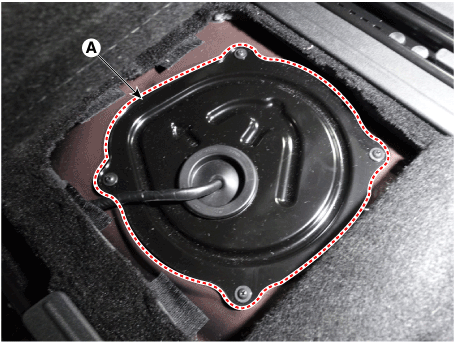

   Снимите сервисную крышку топливного насоса (А) после ослабления крепления. винты.



4. 4

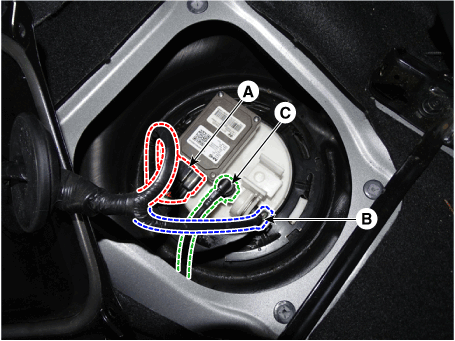

   Отсоедините разъем (А) модуля управления топливным насосом и датчик давления топлива. разъем датчика (В).
5. 5
   Отсоедините быстроразъемный соединитель трубки подачи топлива (С).



6. 6

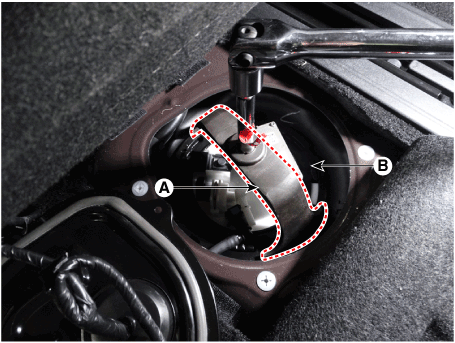

   Снимите стопорное кольцо (A) с помощью специального инструмента для обслуживания [№: 09310-В8100].

   При снятии крышки пластины будьте осторожны, чтобы не повредить топливный бак и топливный насос. При снятии крышки пластины нажмите на верхнюю часть рукой и поверните ключ против часовой стрелки.



7. 7

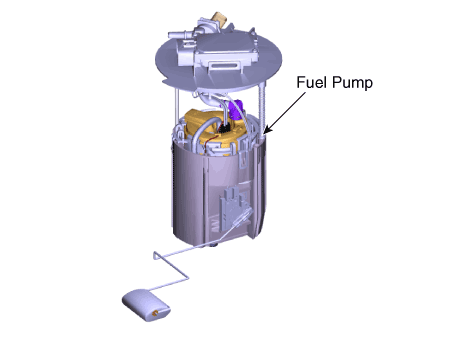

   Снимите топливный насос с топливного бака.



Монтаж

1. Установите в порядке, обратном снятию.
