ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ПРОДУВКОЙ (PCSV)

Описание и работа

Описание

Электромагнитный клапан управления продувкой (PCSV) установлен на расширительном бачке и контролирует проход между адсорбером и впускным коллектором. Это электромагнитный клапан открывается, когда ECM заземляет линию управления клапан. Когда проход открыт (PCSV включен), пары топлива накапливаются в канистре передаются во впускной коллектор.

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки ( )	22,0 ~ 26,0 [20 °C]

Принципиальные диаграммы

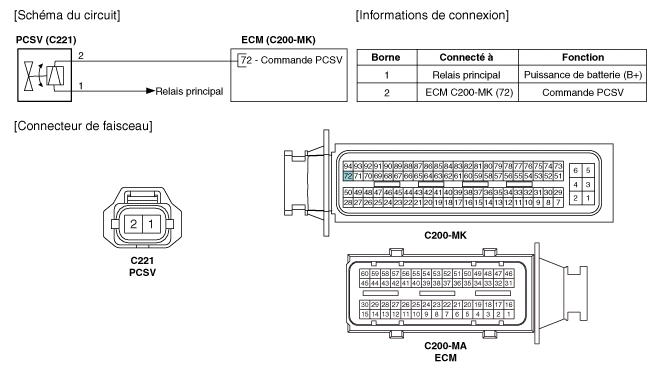

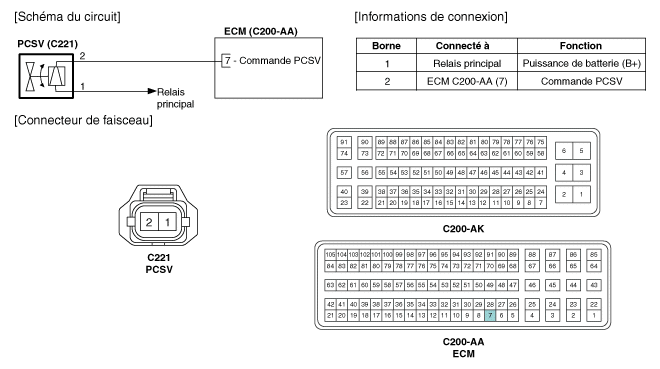

Принципиальная электрическая схема

(В)

(МТ)

Процедуры ремонта

Контроль

1. 1
   Поверните ключ зажигания в положение OFF.
2. 2
   Отсоедините разъем PCVS.
3. 3
   Измерьте сопротивление между клеммами 1 и 2 PCSV.
4. 4
   Убедитесь, что сопротивление находится в пределах нормы.

   Спецификация: см. "Технические характеристики"

ДЕПОЗИТ

1. 1
   Поверните ключ зажигания в положение OFF и отсоедините кабель отрицательный (-) аккумулятор.
2. 2
   Отсоедините разъем (А) от электромагнитного клапана управления продувкой.
3. 3
   Отсоедините шланги испарителя (В) от управляющего электромагнитного клапана. удалять.
4. 4
   Снимите клапан (C) с расширительного бачка, предварительно вытащив его.



СРЕДСТВО

1. Для установки выполните процедуру, обратную снятию. Болт крепления кронштейна электромагнитного клапана управления очистка: 9,8–11,8 Н·м
