Руководство по обслуживанию и ремонту Hyundai Tucson: ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (CKPS)
Описание и работа
Датчик положения коленчатого вала (CKPS) определяет положение коленчатого вала.
и это один из самых важных датчиков в системе управления двигателем.
Если нет входного сигнала CKPS, двигатель может остановиться из-за
это отсутствие сигнала.
Этот датчик установлен на раме в виде лестницы и генерирует ток
чередующееся с полем магнитного потока, которое устанавливается датчиком и
целевое колесо при работающем двигателе. Целевое колесо имеет 58 слотов и
2 шлица отсутствуют на угле коленчатого вала 360 СА (угол коленчатого вала).
Технические характеристики
Элемент
|
Спецификация
|
Сопротивление катушки (Ом)
|
774 ~ 946 [20°C (68°F)]
|
Поиск неисправностей

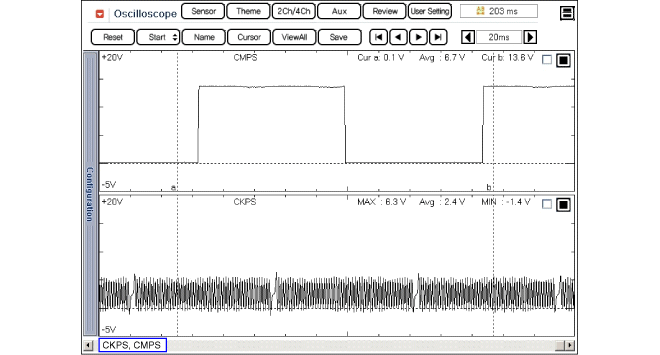

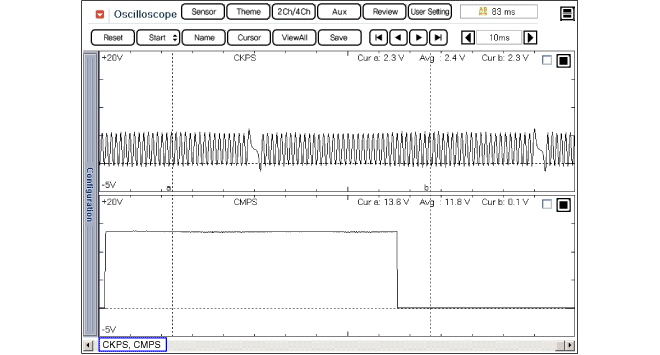

В этом примере показан типичный сигнал датчика положения коленчатого вала.
(CKPS) и датчик положения распредвала (CMPS) на холостом ходу. ПКМ-управление
распределение впрыска по этим сигналам.
Сигнал датчика положения коленчатого вала обычно используется для
определить положение поршня и сигнал датчика положения вала
кулачки для определения верхней мертвой точки каждого цилиндра.
Принципиальные диаграммы
|

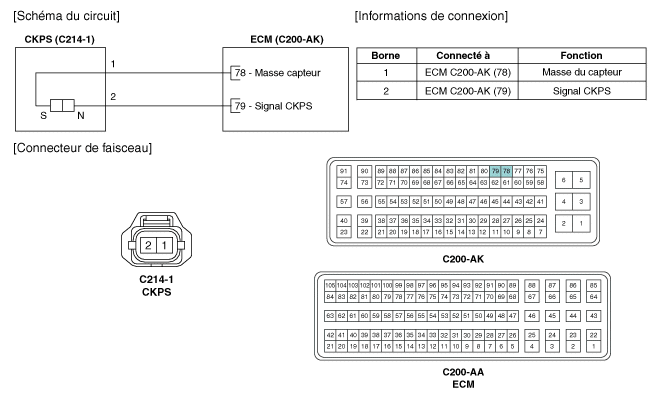

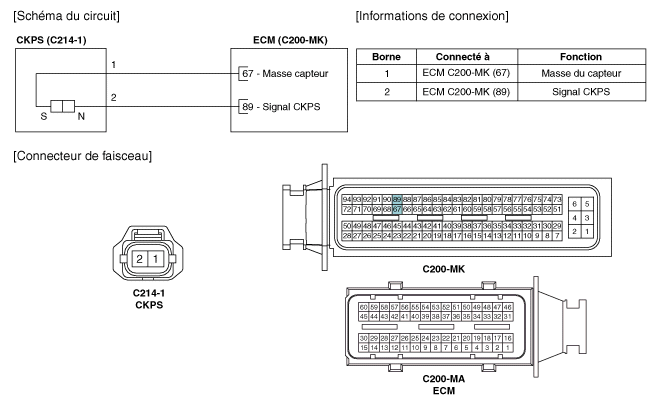

Принципиальная электрическая схема
|
Процедуры ремонта
|
1.
|
Проверьте форму сигнала CKPS и CMPS с помощью GDS.
|
Спецификация: см. «Форма волны»
|
|
|
1.
|
Поверните ключ зажигания в положение OFF и отсоедините кабель
отрицательный (-) аккумулятор.
|
|
2.
|
Отсоедините разъем датчика положения коленчатого вала (А) и снимите датчик (В), открутив крепежный болт.
|
|
•
|
Установите компонент с указанным крутящим моментом.
|
|
•
|
Обратите внимание, что внутреннее повреждение может произойти, если компонент
падать. Если компоненты упали, проверьте перед установкой.
|
|
|
•
|
Нанесите моторное масло на уплотнительное кольцо.
|
|
|
•
|
Вставьте датчик в установочное отверстие и убедитесь, что
не повредите его.
|
|
|
1.
|
Для установки выполните процедуру, обратную снятию.
|
Болт крепления датчика положения коленчатого вала:
7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)
|
|
