Датчик температуры впускного воздуха (IATS)

Описание и работа

Описание

Датчик температуры впускного воздуха (IATS) встроен внутрь датчик массового расхода воздуха (MAPS) и измеряет температуру всасываемого воздуха. Чтобы рассчитать точное количество воздуха, температурная поправка воздух необходим, потому что плотность воздуха зависит от температуры. ECM использует не только сигнал от MAPS, но и сигнал от IATS. Этот датчик имеет отрицательный температурный коэффициент (NTC) и его сопротивление обратно пропорционально температуре.

Технические характеристики

Спецификация

ТЕМПЕРАТУРА		СОПРОТИВЛЕНИЕ (кОм)
°С	°F
-40	-40	40,93~48,35
+20	+4	13,89~16,03
0	32	5,38~6,09
10	50	3,48~3,90
20	68	2,31~2,57
40	104	1,08~1,21
50	122	1,56~1,74
60	140	0,54~0,62
80	176	0,29~0,34

Принципиальные диаграммы

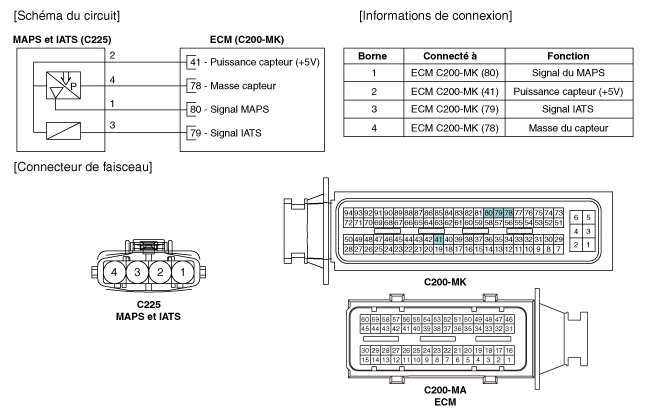

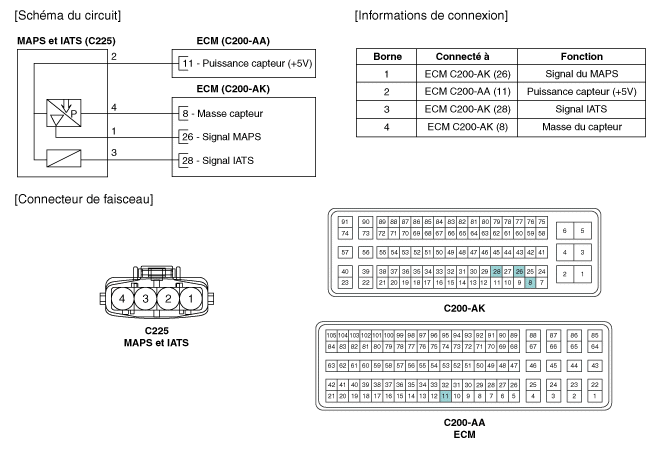

Принципиальная электрическая схема

(В)

(МТ)

Процедуры ремонта

Контроль

1. 1
   Поверните ключ зажигания в положение OFF.
2. 2
   Отсоедините разъем IATS.
3. 3
   Измерьте сопротивление между клеммами 3 и 4 IATS.
4. 4
   Убедитесь, что сопротивление находится в пределах нормы.

   Спецификация: см. "Технические характеристики"

ДЕПОЗИТ

1. 1
   Поверните ключ зажигания в положение OFF и отсоедините кабель отрицательный (-) аккумулятор.
2. 2
   Отсоедините разъем датчика абсолютного давления в коллекторе. (В).
3. 3
   Выверните установочный болт (B), затем снимите датчик бака. баланса.



СРЕДСТВО

1. Для установки выполните процедуру, обратную снятию. Болт крепления датчика температуры воздуха на впуске : 9,8–11,8 Н·м
