Клапан регулировки давления топлива

Описание и работа

Описание

Клапан управления регулятором давления топлива установлен на топливный насос высокого давления и регулирует подачу топлива поступление в форсунки по сигналу ECM, рассчитанному на основании различные состояния двигателя.

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки ( )	0,5 [20 °C

Поиск неисправностей

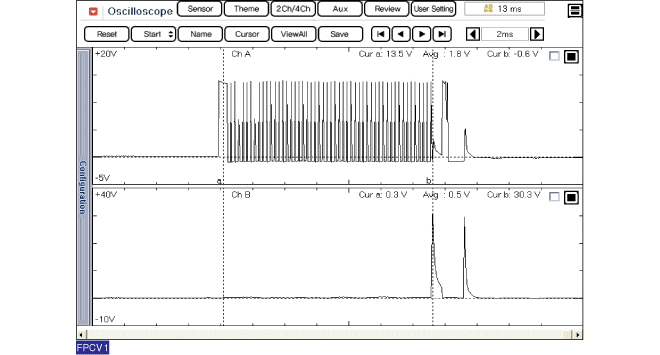

Форма сигнала

Принципиальные диаграммы

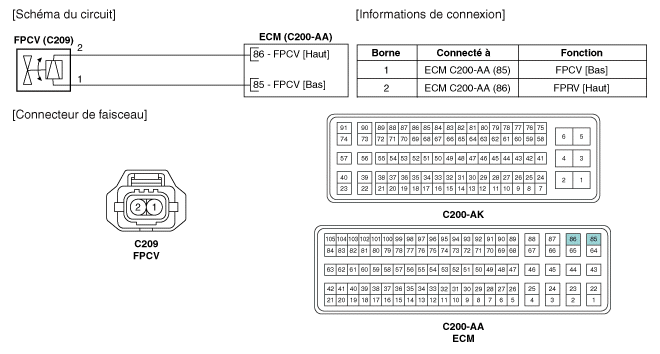

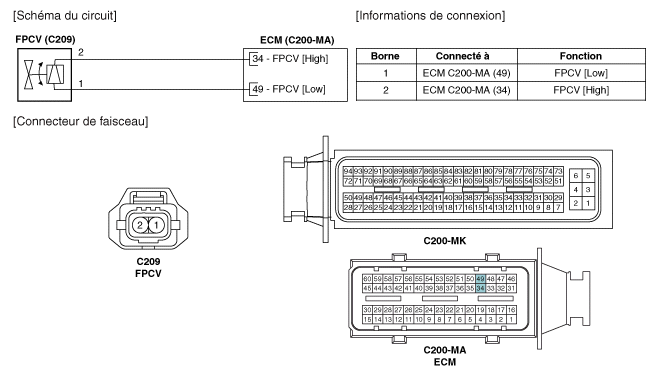

Принципиальная электрическая схема

(В)

(МТ)

Процедуры ремонта

Контроль

1. 1
   Поверните ключ зажигания в положение OFF и отсоедините кабель отрицательный (-) аккумулятор.
2. 2
   Отсоедините разъем клапана регулятора давления от топливо.
3. 3
   Измерьте сопротивление между клеммами 1 и 2 регулирующего клапана. давление топлива.
4. 4
   Убедитесь, что сопротивление находится в пределах нормы.

   Спецификация: см. "Технические характеристики"

ДЕПОЗИТ

(См. Топливная система — «Топливный насос высокого давления»)

СРЕДСТВО

(См. Топливная система — «Топливный насос высокого давления»)
