ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА (CMPS)

Описание и работа

Описание

Датчик положения распределительного вала (CMPS) представляет собой датчик Холла. который определяет положение коленчатого вала с помощью элемента эффекта Холла. Он подключен к датчику положения коленчатого вала (CKPS) и определяет положение поршня каждого цилиндра, которые система CKPS не может обнаружить. CMPS устанавливается на крышке головки двигателя и использует крыльчатку. мишень установлена ​​на распределительном валу. Датчик положения распредвала является датчиком на эффекте Холла. Когда целевое колесо проходит датчик эффект Холла, изменение магнитного поля в датчике. Датчик срабатывает затем сигнал, который создает прямоугольную волну.

Поиск неисправностей

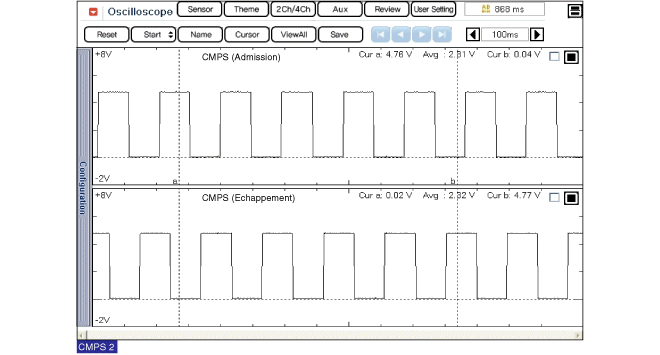

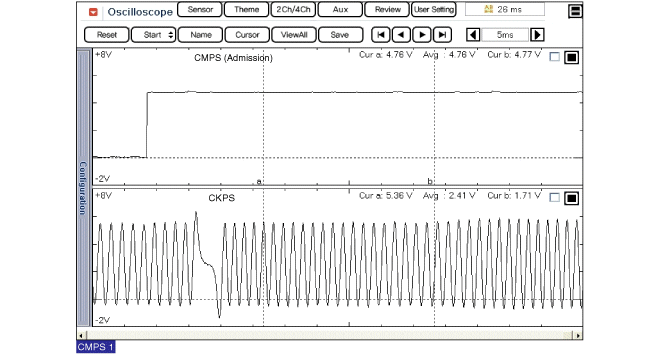

Форма сигнала

Принципиальные диаграммы

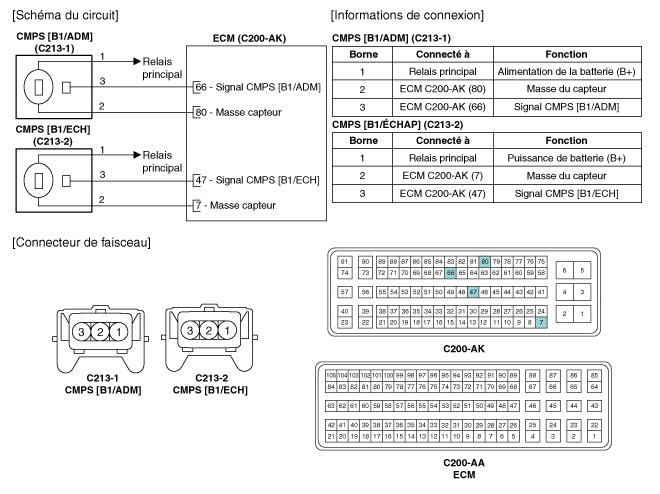

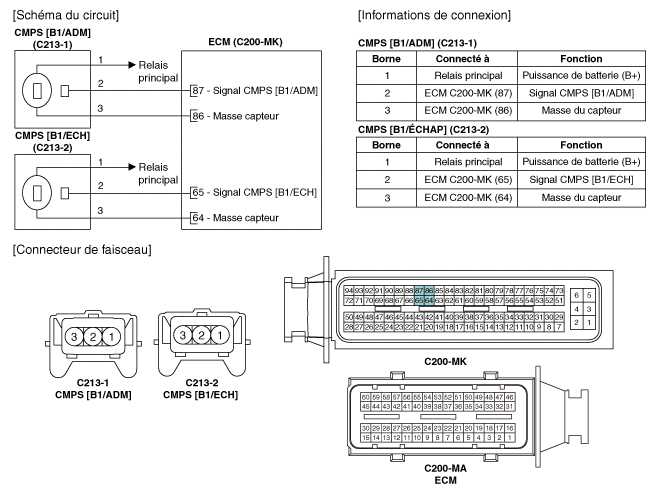

Принципиальная электрическая схема

(В)

(МТ)

Процедуры ремонта

Контроль

1. Управляйте формой сигнала CMPS и CKPS с помощью GDS.

   Спецификация: См. "WAVEFORM"

ДЕПОЗИТ

[Ряд 1/Прием]

1. 1
   Поверните ключ зажигания в положение OFF и отсоедините кабель отрицательный (-) аккумулятор.
2. 2
   Отсоедините разъем датчика положения распределительного вала (А).
3. 3
   Снимите установочный болт (B), затем датчик.



[Банк 1/Выхлоп]

1. 1
   Поверните ключ зажигания в положение OFF и отсоедините кабель отрицательный (-) аккумулятор.
2. 2
   Отсоедините разъем датчика положения распределительного вала (А).
3. 3
   Снимите установочный болт (B), затем датчик.



СРЕДСТВО

1. Для установки выполните процедуру, обратную снятию. Болт крепления датчика положения распредвала: 9,8–11,8 Н·м
