Kia Optima Hybrid: Система управления двигателем / Расположение узлов и агрегатов

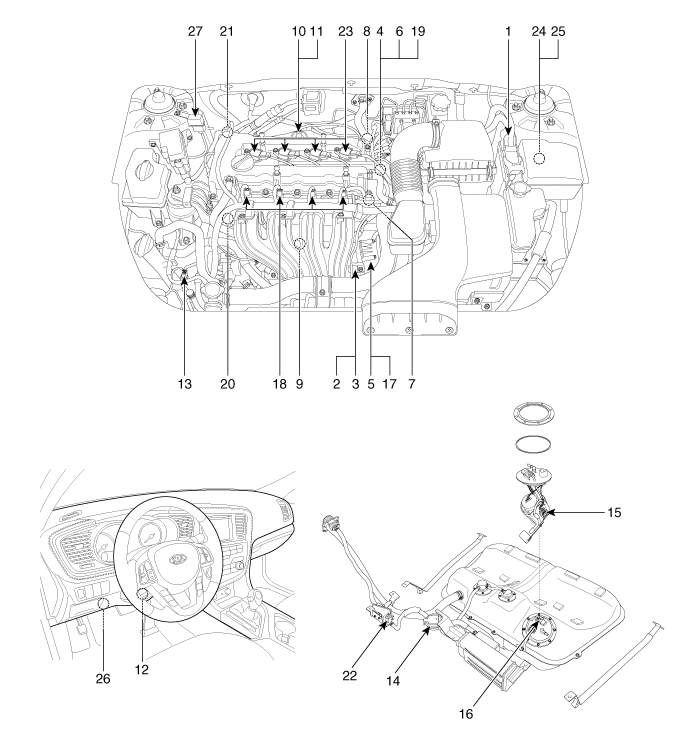

| Расположение компонентов |
|
1. ECM (модуль управления двигателем)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 9. Датчик детонации (КС) 10. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 12. Датчик положения акселератора (APS) 13. Датчик давления кондиционера (APT) |
14. Обнаружение утечки естественного вакуума (NVLD)
15. Датчик уровня топлива (ДУТ) 16. Датчик давления в топливном баке (FTPS) 17. Двигатель ETC [интегрирован в модуль ETC] 18. Инжектор 19. Электромагнитный клапан управления продувкой (PCSV) 20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 22. Клапан закрытия канистры (CCV) 23. Катушка зажигания 24. Главное реле 25. Реле топливного насоса 26. Разъем канала передачи данных (DLC) [16-контактный] 27. Многоцелевой контрольный разъем [20 контактов] |
|
1. ECM (модуль управления двигателем)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
4. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
5. Датчик положения дроссельной заслонки (TPS)
17. Мотор ЭТЦ |
|
|
|
|
6. Датчик положения коленчатого вала (CKPS)
|
7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
|
|
|
|
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
|
9. Датчик детонации (КС)
|
|
|
|
|
10. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
|
11. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
|
|
|
|
|
12. Датчик положения акселератора (APS)
|
13. Датчик давления кондиционера (APT)
|
|
|
|
|
14. Обнаружение утечки естественного вакуума (NVLD)
|
15. Датчик уровня топлива (ДУТ)
16. Датчик давления в топливном баке (FTPS) |
|
|
|
|
18. Инжектор
23. Катушка зажигания |
19. Электромагнитный клапан управления продувкой (PCSV)
|
|
|
|
|
20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
|
21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
|
|
|
|
22. Клапан закрытия канистры (CCV)
|
24. Главное реле
25. Реле топливного насоса |
|
|
|
|
26. Разъем канала передачи данных (DLC) [16-контактный]
|
27. Универсальный контрольный разъем [20-контактный]
|
|
|
|
