Kia Optima Hybrid: Система управления двигателем / Модуль управления двигателем (ECM) Процедуры ремонта

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию / Управление двигателем/топливная система / Система управления двигателем / Модуль управления двигателем (ECM) Процедуры ремонта

Удаление
1.
Отключите цепь высокого напряжения.
(См. «Процедуры отключения при высоком напряжении»)
2.
Выключите зажигание и отсоедините отрицательную (-) клемму вспомогательной аккумуляторной батареи 12 В.
3.
Снимите воздушный фильтр в сборе.
(См. Механическая система двигателя — «Система впуска и выпуска»)
4.
Отсоедините разъем ECM (A) и снимите блок реле в моторном отсеке (B).

5.
Отсоедините положительную (+) клемму (А) аккумуляторной батареи.

6.
Снимите болт крепления бачка (А) и болт крепления выпускного патрубка охлаждающей жидкости (В).

7.

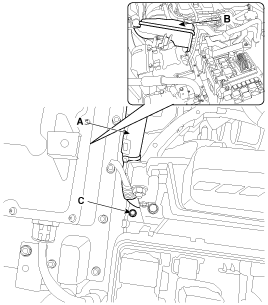

Сделайте зазор для снятия крепежного болта кронштейна модуля ECM (C), перемещая кабель аккумулятора (A) и резервуар (B), как показано на иллюстрации ниже, а затем снимите болт (C).

8.
Снимите ECM (C), ослабив гайку (A) и болт (B).

Монтаж
При замене ECM на автомобиле, оборудованном электронным ключом, необходимо выполнить процедуру, описанную ниже.
[В случае установки бывшего в употреблении ECM]
1)
Выполните процедуру «Нейтральный режим» с GDS.
(См. Электрическая система кузова — «Система электронного ключа»).
2)
Включите и выключите зажигание после завершения «нейтрального режима ECM».
Затем процесс регистрации ключа ECM завершается автоматически.
[В случае установки нового ECM]
Включите и выключите зажигание после завершения «нейтрального режима ECM».
Затем процесс регистрации ключа ECM завершается автоматически.
ECM сочетается с TCM. Поэтому выполните необходимые процедуры после замены или установки ECM.
(См. «Система управления автоматической коробкой передач — «Регулировка»)
1.
Установите в порядке, обратном снятию.
Болт крепления ЭБУ:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)
Болт/гайка крепления кронштейна ECM:
9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)
Процедура проверки проблем ECM
1.
ПРОВЕРКА ЦЕПИ МАССА ECM: Измерьте сопротивление между ECM и заземление шасси с использованием задней стороны разъема жгута ECM в качестве стороны ECM контрольно-пропускной пункт. Если проблема обнаружена, устраните ее.
Спецификация: Ниже 1?
2.
ПРОВЕРКА РАЗЪЕМА ECM: Отсоедините разъем ECM и визуально проверьте клеммы массы со стороны ECM и со стороны жгута на предмет погнутых контактов или плохое контактное давление. Если проблема обнаружена, устраните ее.
3.
Если проблема не обнаружена на шагах 1 и 2, возможно, ECM неисправен. неисправный. Если да, то перед заменой ECM убедитесь, что кодов DTC нет. новым, а затем снова проверьте автомобиль. Если коды DTC были обнаружены, сначала проверьте это перед заменой ECM.
4.
ПОВТОРНО ПРОВЕРЬТЕ ОРИГИНАЛЬНЫЙ ECM: Установите оригинальный ECM (может быть сломан) в заведомо исправный автомобиль и проверьте автомобиль. Если проблема повторится, замените оригинальный ECM на новый. Если проблема не происходит, это прерывистая проблема (см. Процедура проверки проблемы» в разделе «Основная процедура проверки»).
