Kia Optima Hybrid: схематические схемы системы управления двигателем / системы ETC (электронного управления дроссельной заслонкой)

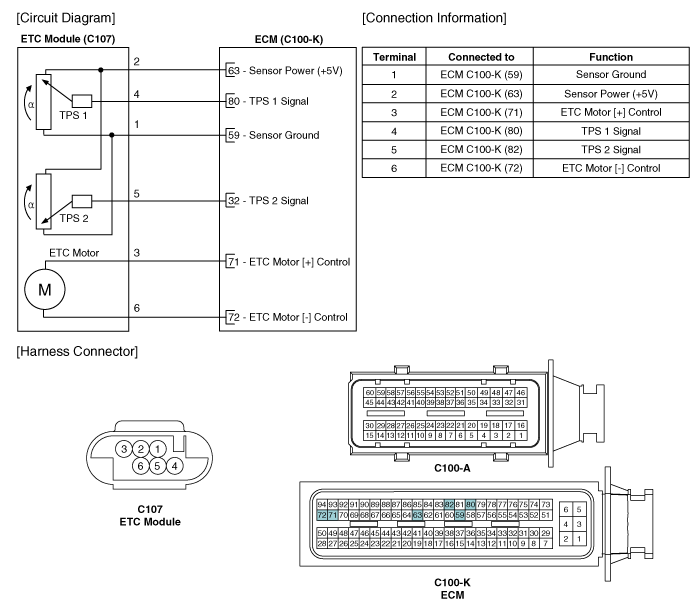

Принципиальная электрическая схема

Технические характеристики системы ETC (электронного управления дроссельной заслонкой)

Спецификация [Датчик положения дроссельной заслонки (TPS)] Угол дроссельной заслонки (°) Выходное напряжение (В) .290.711004.760.241055.00C.T ...

Процедуры ремонта системы ETC (электронного управления дроссельной заслонкой)

Проверка датчика положения дроссельной заслонки (TPS) 1. Подсоедините GDS к разъему канала передачи данных (DLC). 2. Запустите двигатель и измерьте выходное напряжение TPS 1 и 2 на ТТ. и В.О.Т. Угол дроссельной заслонкиВыход ...
