Kia Optima Hybrid: Принципиальные схемы системы управления двигателем / датчика положения коленчатого вала (CKPS)

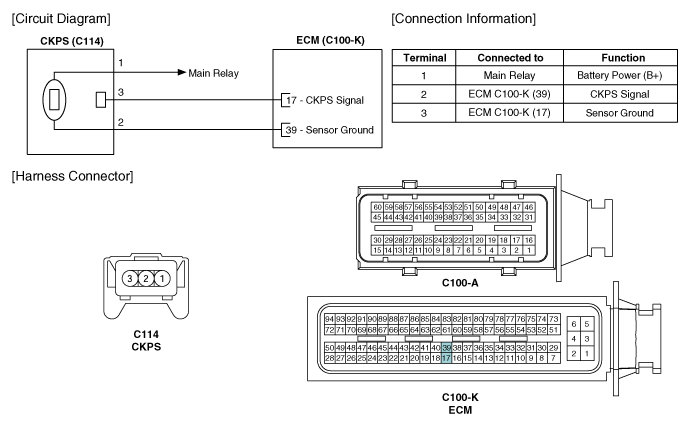

Принципиальная электрическая схема

Датчик положения коленчатого вала (CKPS) Поиск и устранение неисправностей

Форма волны...

Датчик положения коленчатого вала (CKPS) Процедуры ремонта

Проверка 1. Проверьте форму сигнала CMPS и CKPS с помощью GDS. Спецификация: См. раздел «Форма волны». Снятие 1. Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи. ...

Дополнительная информация:

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по техническому обслуживанию: Датчик положения коленчатого вала (CKPS) Процедуры ремонта


Проверка 1. Проверьте форму сигнала CMPS и CKPS с помощью GDS. Спецификация: См. раздел «Форма волны». Снятие 1. Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Отсоедините разъем датчика положения коленчатого вала (А). 3. Снимите защитный кожух (А). 4. Удалите...

Kia Optima Hybrid (TF HEV) 2016-2020 Руководство по обслуживанию: Принципиальные схемы блока управления двигателем (ECM)


Клемма ECM и входной/выходной сигнал Клемма ECM Функция Разъем [C100-K] Номер контакта ОписаниеПодключен к 1Масса питанияЗаземление шасси2Питание аккумулятора (B+)Выключатель зажигания3Масса питанияЗаземление шасси4Питание аккумулятора (B+)Главное реле5Масса питанияЗаземление шасси6Питание аккумулятора (B+)Аккумулятор 7-8-?9Уровень топлива Отправитель...
