Kia Optima Hybrid: Принципиальные схемы системы управления двигателем / датчика давления в топливном баке (FTPS)

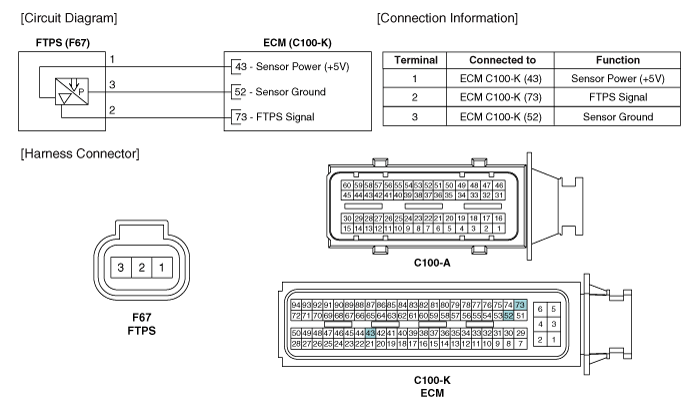

Принципиальная электрическая схема

Технические характеристики датчика давления в топливном баке (FTPS)

Спецификация Давление [кПа (кгс/см?, в H2O)Выходное напряжение (В)-6,67 (-0,068, -26,8)0,502,5+6,67 (0,068, 26,8)4,5 ...

Датчик давления в топливном баке (FTPS) Процедуры ремонта

Проверка 1. Подключите GDS к разъему канала передачи данных (DLC). 2. Измерьте выходное напряжение FTPS. Давление [кПа (кгс/см?, в H2O)Выходное напряжение (В)-6,67 (-0,068, -26,8)0,502,5+6,67 (0,068, 26,8)4,5 ...
