Kia Stinger: напольная консоль/подлокотник консоли

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Напольная консоль / Консольный подлокотник

Компоненты и расположение компонентов

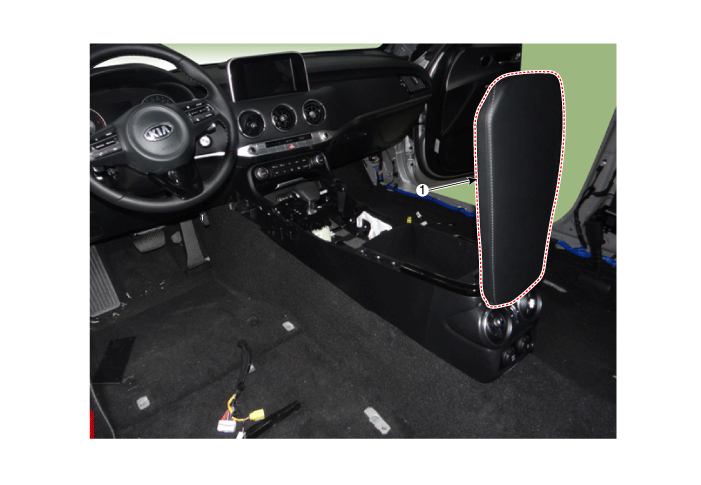

Расположение компонента

1. Подлокотник передней консоли

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите консоль в сборе. (См. Напольная консоль — «Сборка напольной консоли»)

2.	Снимите кронштейн задней консоли (A) после ослабления нижней части консоли. винты бокового крепления.

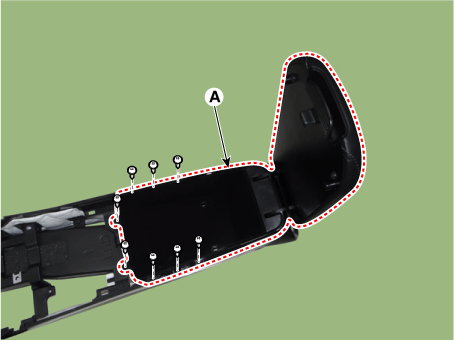

3.	Снимите ящик для хранения консоли и подлокотник (A) после ослабления крепления. винты.

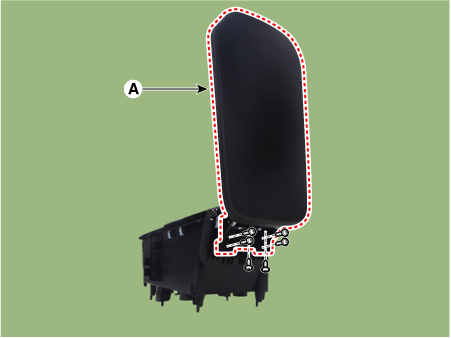

4.	Снимите подлокотник консоли (А) после ослабления крепежных винтов.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
