Сборка напольной консоли

Компоненты и расположение компонентов

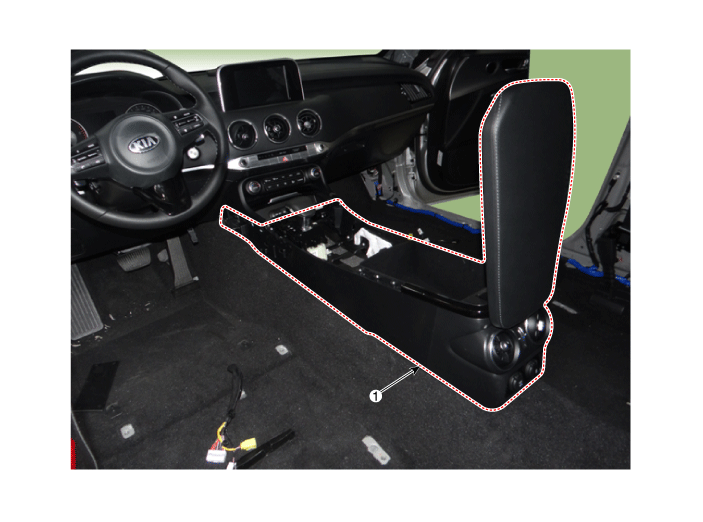

Расположение компонента

Процедуры ремонта

Замена

1. 1

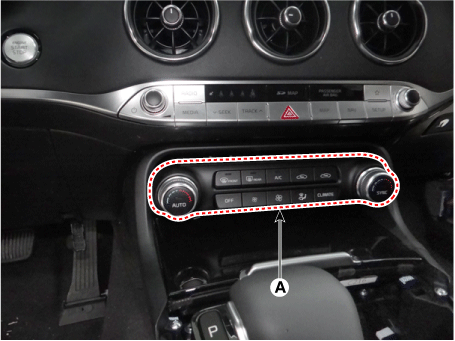

   Разъедините блок управления отопителем (А).



2. 2

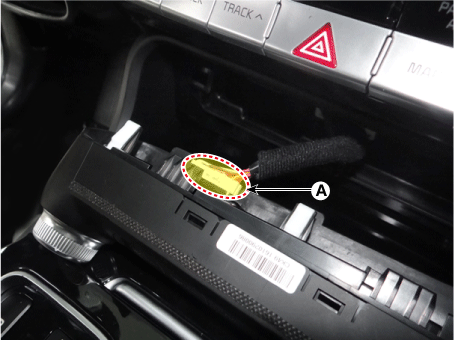

   Снимите блок управления отопителем, отсоединив разъем (А).



3. 3

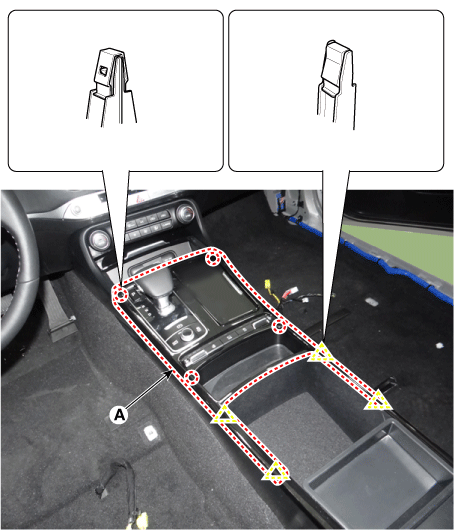

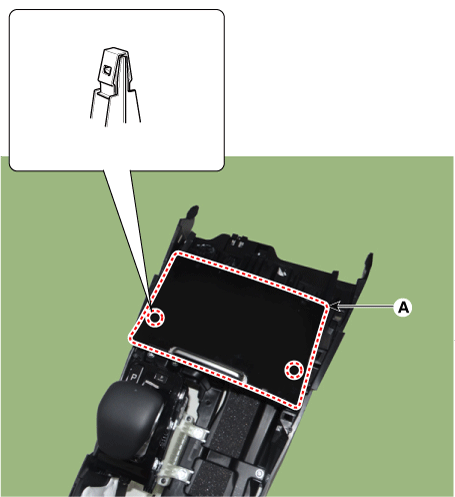

   Снимите верхнюю крышку консоли (А) с помощью съемника.



4. 4

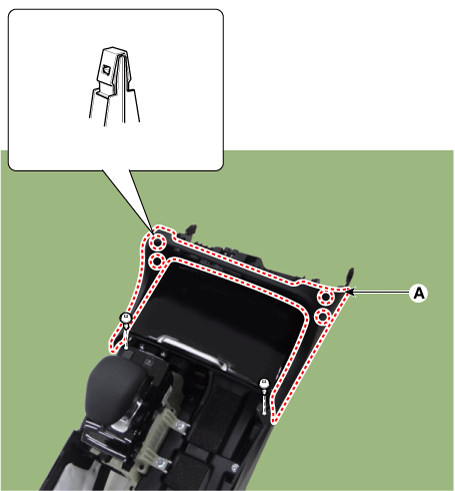

   Снимите верхнюю крышку консоли после отсоединения верхней части консоли. соединители крышки (А).



5. 5

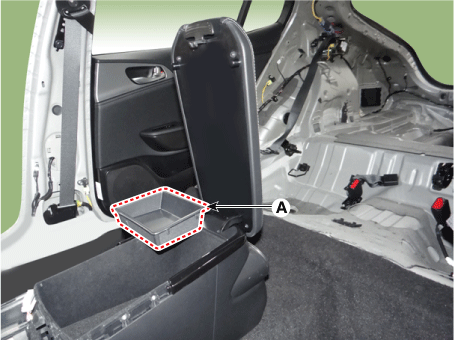

   Снимите небольшой лоток ящика для хранения консоли (A).



6. 6

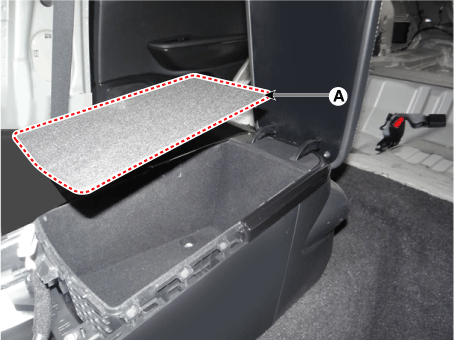

   Снимите коврик ящика для хранения консоли (A).



7. 7

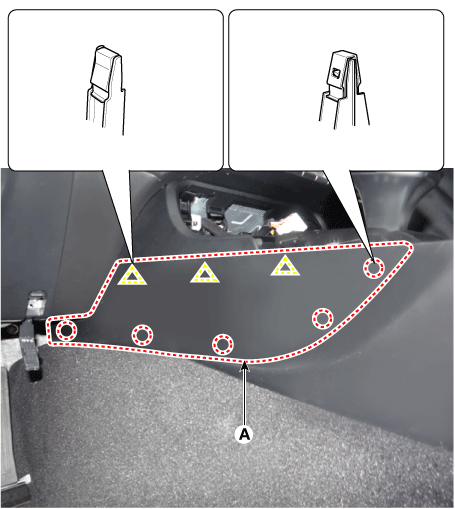

   Снимите боковой молдинг консоли (А).



8. 8

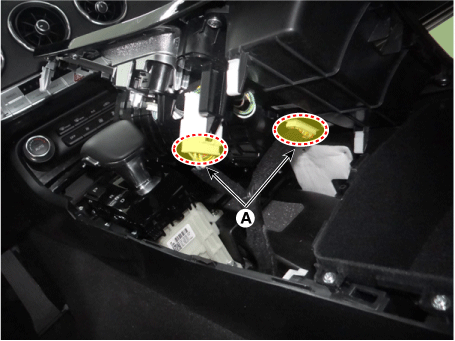

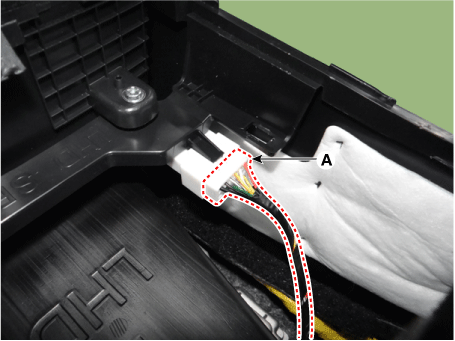

   Отсоедините разъемы удлинителя верхней стороны консоли (A).



9. 9

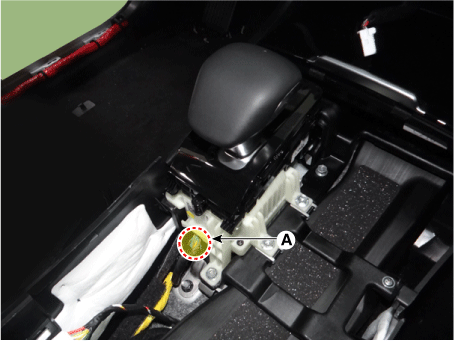

   Отсоедините разъем электронного рычага переключения передач (А).



10. 10

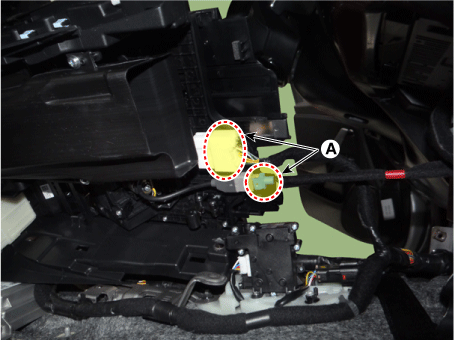

    Отсоедините разъемы удлинителя нижней стороны консоли (A).



11. 11

    Снимите переднюю крышку консоли (А) после ослабления крепежных винтов.



12. 12

    Снимите лоток консоли (A).



13. 13

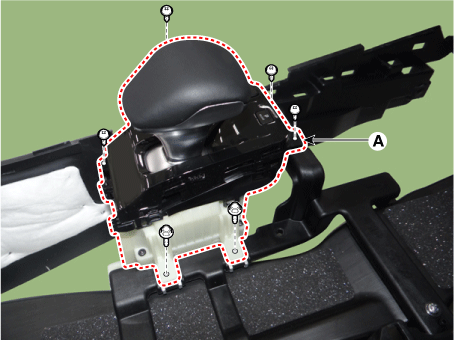

    Снимите электронный рычаг переключения передач (А) после ослабления крепежных болтов. и винты.



14. 14

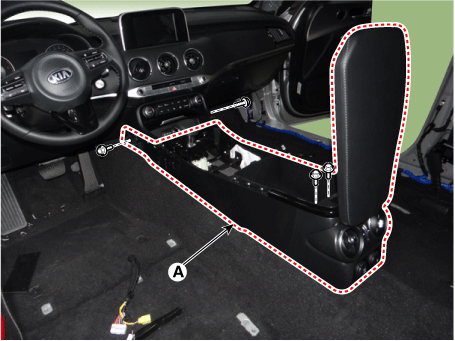

    Снимите узел консоли (А) после ослабления крепежных болтов.



15. 15

    Установите в порядке, обратном снятию.
